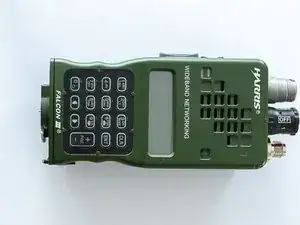

Разборка TCA PRC 152A
В этом руководстве объясняется, как полностью разобрать радиостанцию TCA PRC 152A и её аксессуары.
Отказ от ответственности : Отключите все периферийные устройства перед началом разборки.
Шаг 1

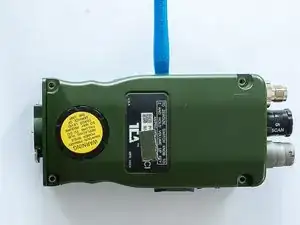

Снимите антенну и аккумулятор перед разборкой
Подготовьте инструменты перед началом. Начнём с радиостанции, затем перейдём к аксессуарам...
Шаг 2

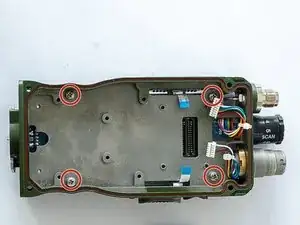

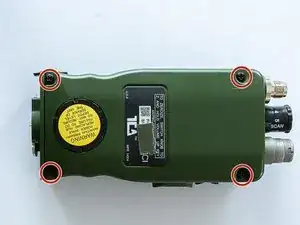

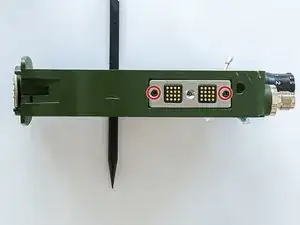

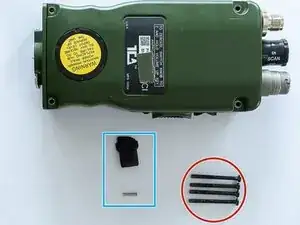

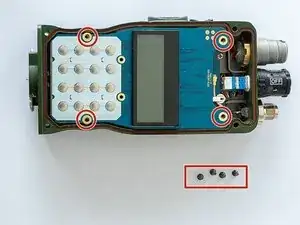

Снимите 4 винта на задней панели
Отвёртка Phillips PH3

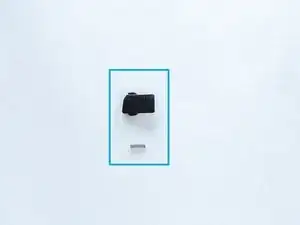

Маленькая фиксирующая деталь удерживается винтом. Берегите пружину, чтобы не потерять её
Шаг 3

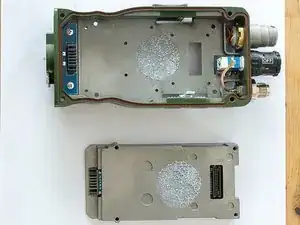

Осторожно откройте заднюю панель пластиковым монтажным инструментом.

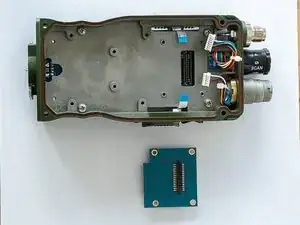

Вы увидите схему подключения различных разъёмов.
Опция GPS (не работает)
Разъём PTT и кнопки конфигурации
Разъём U283 6-контактный
Ручка включения/громкости
Боковой разъём (не работает)
Шаг 4

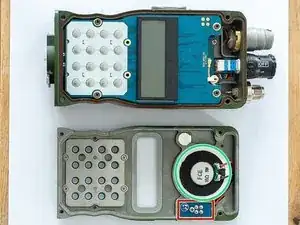

Осторожно откройте переднюю панель пластиковым монтажным инструментом.

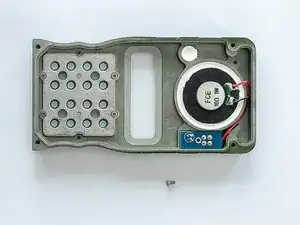

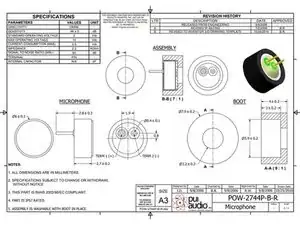

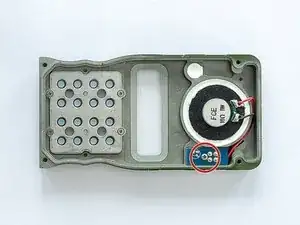

Микрофон, припаянный к печатной плате (1,080 кОм). Может быть заменён на POW-2744P-B-R

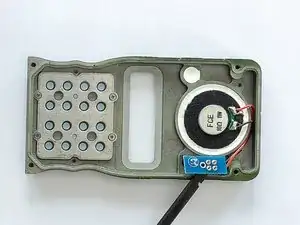

Динамик FCE 16 Ом 1 Вт.
Учтите наличие силикона для герметизации элементов.
Шаг 5
Снимите 1 винт
Отвёртка Phillips PH1
Осторожно снимите при помощи пластикового инструмента
Шаг 6

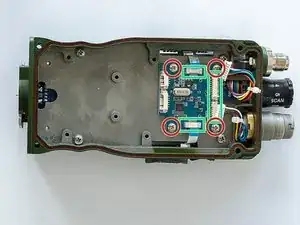

Снимите 4 винта
Отвёртка Phillips PH2
Отключите плоский разъём
Будьте осторожны при снятии плоского разъёма
Шаг 7
Размещайте электронные компоненты на антистатических пакетах
Шаг 8

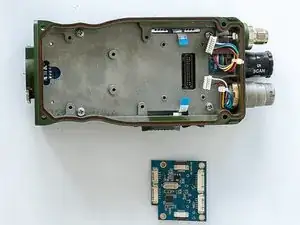

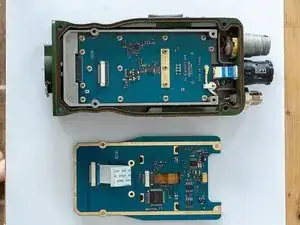

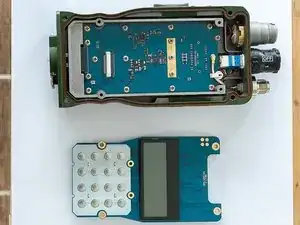

Отключите 2 разъёма JSP и 2 плоских разъёма
Снимите 4 винта
Отвёртка Phillips PH2
Осторожно отсоединяйте разъёмы и плату
Шаг 9
Снимите 4 винта
Отвёртка Phillips PH2
Отключите антенный разъём

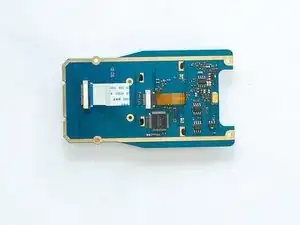

Осторожно снимайте основную плату
Теплопроводящая паста между платой и корпусом
Шаг 10

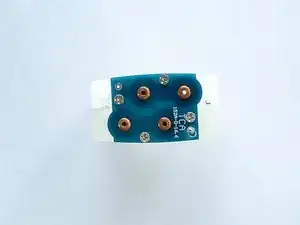

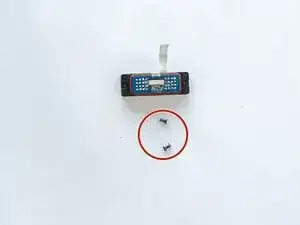

Снимите 2 винта
Отвёртка Phillips PH1
Осторожно снимайте разъём
Шаг 11

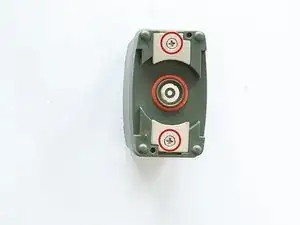

Снимите 2 винта
Отвёртка Phillips PH3
Снимите верхнюю крышку, следите за возможным коротким замыканием
Шаг 12

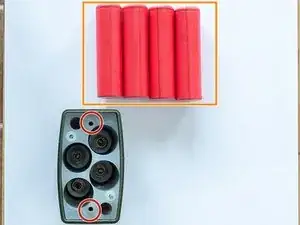

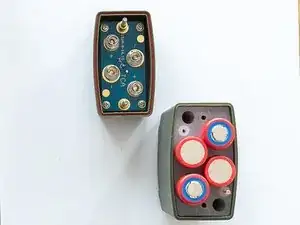

Снимите аккумуляторный блок (18650 Panasonic)
Снимите 2 винта
Отвёртка Phillips PH3
Снимите внутренний белый фиксатор
Перевод руководства с ifixit.com
