Разборка корпуса Kenwood TM-241a
В данном руководстве описывается, как отключить радиодоступори, а также снять верхнюю и нижнюю крышки корпуса. В процессе выполнения инструкции потребуется удалить мелкие винты. Убедитесь, что у вас есть несколько контейнеров, чтобы разместить винты, чтобы они не потерялись.
Шаг 1

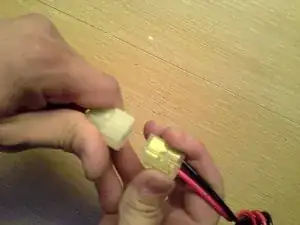

Нажмите на защелку, которая фиксирует соединение питания, и раздвиньте два разъема.

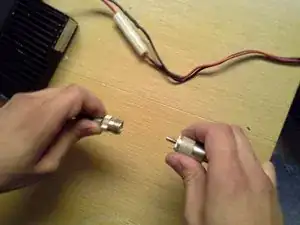

Открутите шнур антенны от антенны, выходящей из радиоприбора, и разделите их.

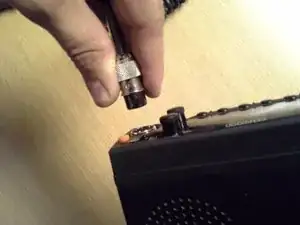

Открутите разъем микрофона с передней панели радиоприбора и извлеките его.
Шаг 2

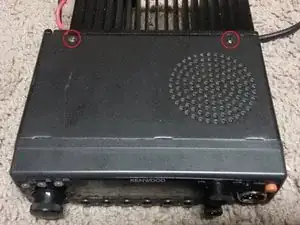

С помощью отвертки Phillips №1 открутите два винта, фиксирующих верхнюю крышку радиоприбора.

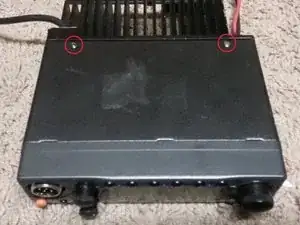

Сделайте то же самое с двумя винтами внизу.
Шаг 3
С обеих сторон лицевой панели есть по две защелки. При снятии крышек они могут сломать пластик сверху. Чтобы избежать этого, нажмите внутрь на боковую часть крышки сразу за лицевой панелью во время снятия крышек.

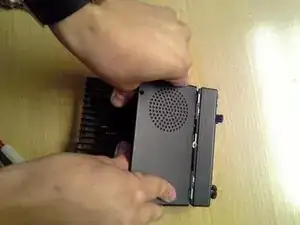

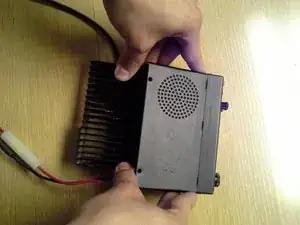

Поднимите заднюю часть верхней крышки и сдвиньте ее в сторону задней части радиоприбора, чтобы отвинтить три защелки спереди.

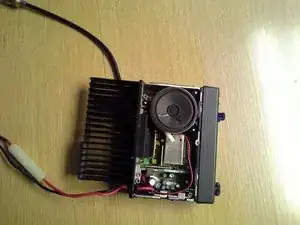

Повторите для нижней крышки радиоприбора.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
