Замена передней панели Kenwood TH-D74A

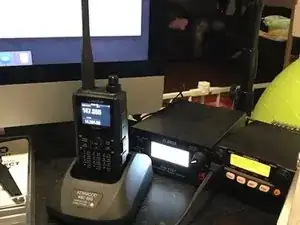

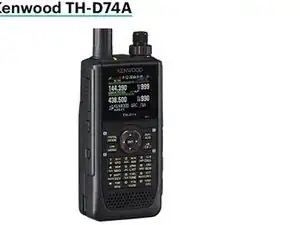

Это стандартная для США модель Kenwood TH-D74A

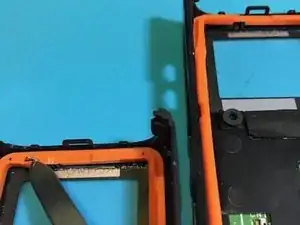

Лицевая панель зафиксирована сзади пластиковым панелям по верхнему краю. Нижняя часть закреплена двумя винтами с крестообразным шлицем. Видим белый ленточный разъём, который необходимо аккуратно вынуть с обоих концов. Соединение зажато защёлкой-петлёй. Подденьте петлю, чтобы поднять её и освободить конец кабеля.

Пластиковый инструмент (виден справа) можно использовать, чтобы поддеть защёлку петли, которая удерживает конец ленточного кабеля в разъёме. Используйте ноготь, чтобы помочь пластиковому инструменту освободить защёлку петли, не прижимая кабель.

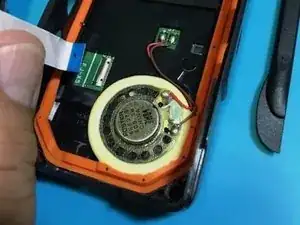

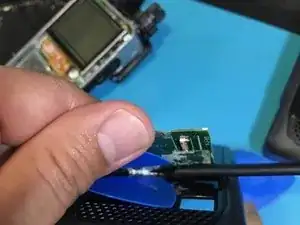

Отпаять провода динамика в подготовке к снятию узла клавиатуры

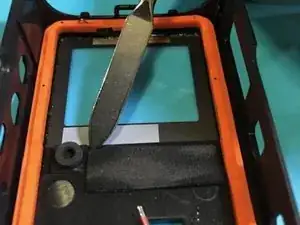

Снимите мягкую пенную прокладку и пенную трубку микрофона со старой лицевой панели. Они приклеены, но их можно аккуратно снять. Используйте небольшое количество цианоакрилатного клея для повторного приклеивания к новой лицевой панели.

На верхней части резинового уплотнения расположен металлический пружинный элемент, который, по-видимому, выполняет функцию элемента антенны (возможно противовес) или просто фиксирующей пружины. Его также необходимо перенести — аккуратно подденьте и выньте. Длина около 1,5 дюйма.

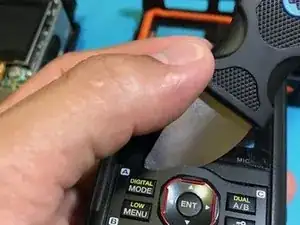

Начните поддевать клавиатурный лист с помощью широкой металлической лопатки. Клей представляет собой тонкую линию по периметру клавиатуры.

Продолжайте аккуратно поддевать — появится многокнопочная плата под ней (с медными контактами).

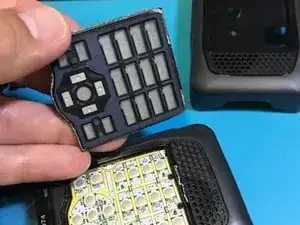

Чёрная передняя клавиатура полностью снята

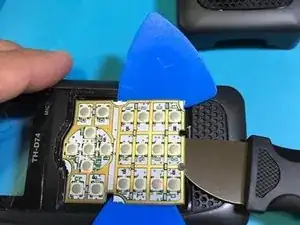

Будьте осторожны с этой электронной платой переключателей или клавиатуры. Используйте пластиковые съёмники, чтобы поэтапно поднимать плату со всех сторон.

Медная контактная плата приклеена к пластиковой передней панели и должна быть расслаена с помощью чёрного пластикового инструмента. Продолжайте вставлять синие съёмники, чтобы равномерно распределять усилие при съёме платы. НЕЛЬЗЯ использовать металлический инструмент здесь.

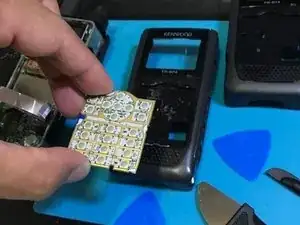

Плата переключателей полностью снята. НЕ сгибайте и не нажимайте на кнопки, пока плата не установлена на пластиковой панели. Это тонкая и чувствительная плата.

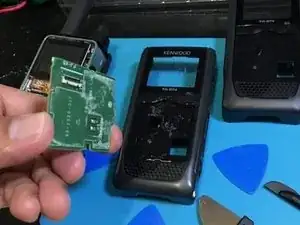

Это тыльная сторона платы переключателей. Обратите внимание на контакты для динамика и ленточный разъём.

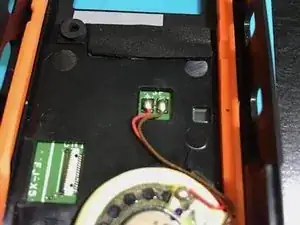

Подключите терминалы динамика. Провод с чёрной полосой подключается к отрицательному терминалу (справа на фото). Используйте небольшую бумажную ленту, чтобы аккуратно уложить провода. НА ФОТО НЕТ: подключите ленточный кабель. Проверьте звук и клавиатуру перед фиксацией лицевой панели на шасси.

Программируйте частоты, тоновые коды PL, тестируйте на малой мощности для выхода на репитер; или используйте 146.52 в симплексе для проверки с другой радиостанцией. Удачи!
