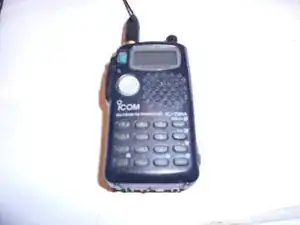

Замена динамика Icom IC-T81A

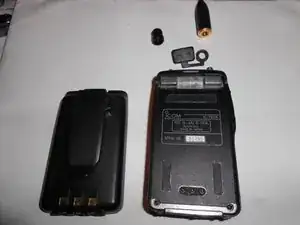

Снимите аккумулятор. Открутите антенну. Осторожно снимите резиновую накладку с антенны. Ручка канала снимается просто — но будьте осторожны, чтобы тянуть её прямо, иначе вы можете её ослабить.

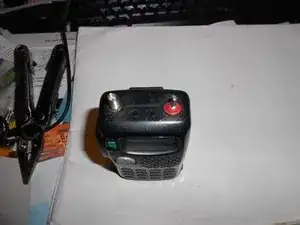

В основании соединения SMA антенны находится гайка. Используйте маленькую отвёртку с прямым лезвием или аналогичный инструмент, чтобы ослабить и открутить гайку. Будьте осторожны, чтобы не повредить резьбу разъёма.

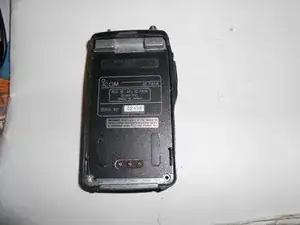

Внизу устройства (под тем местом, где располагается аккумулятор) находятся два небольших винта Phillips, которые крепят переднюю крышку к основному блоку. Используйте маленькую отвёртку (и круглогубцы, если нужно), чтобы их снять.

При лёгком потягивании за нижнюю часть внутренней части радиопередатчика основной блок должен выйти (с небольшим сопротивлением). Осторожно обращайтесь с уплотнительным кольцом, которое окружает это отверстие и защищает основной блок.

Как и при работе с электроникой, следует соблюдать стандартные меры предосторожности против статического электричества при обращении с внутренними компонентами.

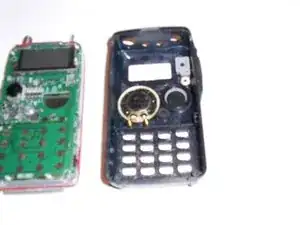

Поверните и переместите основной блок из передней крышки внизу, пока разъём антенны и штырь настройки не освободятся от корпуса.

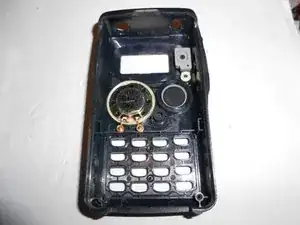

Будьте очень осторожны, чтобы не сломать небольшие контакты, соединяющие динамик.

С помощью круглогубцев осторожно снимите позолоченные контакты, потянув за фланец вверх с покачивающимся движением.

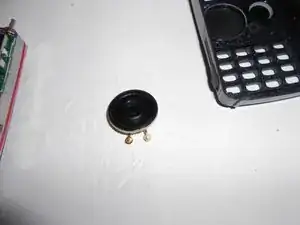

Когда контакты ослабнут, захватите магнит на задней стороне динамика. Пара хороших плоскогубцев может оказаться полезной. Не сжимайте динамик слишком сильно.

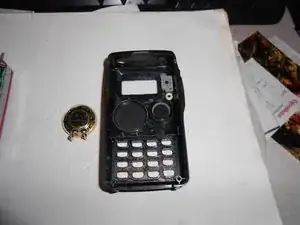

Динамик закреплён двусторонним клеевым скотчем. Используйте медленное покачивающее движение, чтобы освободиться от клеевого слоя. Старайтесь не повредить это уплотнение.

Используйте эту возможность, чтобы очистить от пыли корпус, решётку динамика и внутренние компоненты. Клавиатура и кнопка питания легко выйдут.

Используйте комбинацию щётки, пылесоса и/или сжатого воздуха и ткани для очистки кон
