Sony XDR-S50 DAB Radio Снятие модуля DAB

Извлеките батареи.

Удалите 4 винта с крестообразным шлицем с задней части корпуса и пятый в отсеке для батарей.

Крышка теперь должна отвестиcь.

К антенне по-прежнему подключен провод к основной плате. Не натягивайте его чрезмерно.

Удалите фиксирующий винт антенны.

Немного приподнимите антенну, чтобы освободить контактную лапку антенны. Теперь можно отложить заднюю крышку корпуса.

Снимите ручку громкости.

Для снятия ручки настройки аккуратно подденьте её лопаткой.

Под ручкой настройки вы увидите пружину. Запомните её положение для сборки и снимите её, следя, чтобы она не вылетела.

Отпаять два провода, идущие к динамику. (Это не обязательно, но избавит вас от натяжения этих проводов.)

Удалите 2 винта из серой средней рамки: один внизу справа у разъема батареи и другой вверху слева над ручкой настройки.

Освободите два кабеля из их фиксирующих зажимов под отсеком для батарей.

Немного приподнимите серый разъем батареи, чтобы освободить втулку, где вы удалили винт на предыдущем шаге. (При сборке убедитесь, что он защелкнулся на место.)

Выпробуйте силовой и наушниковый разъёмы из их отверстий в корпусе, используя лопатку или аналогичный инструмент.

Теперь вы можете поднять среднюю рамку с присоединёнными узлами из корпуса, сначала приподняв правую сторону за силовой и наушниковый разъёмы, и затем вытянув валы громкости и настройки с левой стороны.

Перед сборкой стоит очистить ЖК-дисплей и внутреннюю часть окна дисплея от пыли.

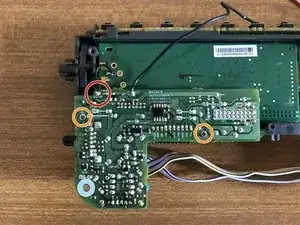

Отпаять соединение на плате с модулем DAB, находящимся ниже.

Удалите два винта, отмеченные на плате (обозначены стрелками на плате).

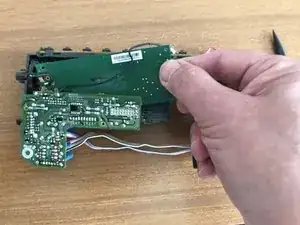

Плата соединена с DAB-модулем внизу многоконтактным разъемом. Осторожно приподнимите правую сторону платы, чтобы освободить разъем.

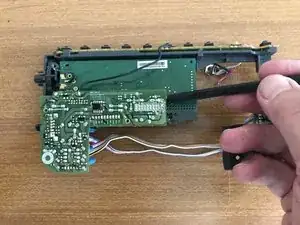

Модуль DAB теперь можно просто вынуть.

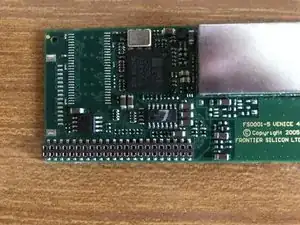

Теперь вы можете осмотреть модуль DAB.
