Замена конденсаторов и очистка стандартной модели C520 C528
Этот портативный радиоприемник — легенда и по-прежнему надежный партнер для многих радиолюбителей по всему миру. С помощью этих советов Вы научитесь заменять конденсаторы в своем радиоприемнике. Большинство ошибок вызваны старыми конденсаторами и вытекающей из них жидкостью.
Шаг 1

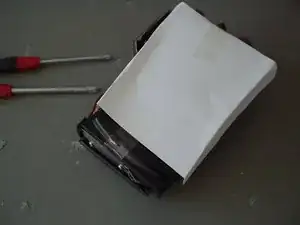

Защитите пластиковую поверхность от царапин и повреждений.
Шаг 2

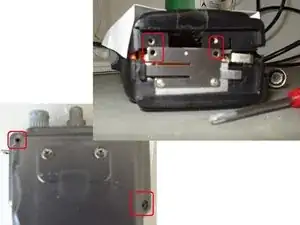

Ослабьте винты на задней и нижней стороне.
Шаг 3

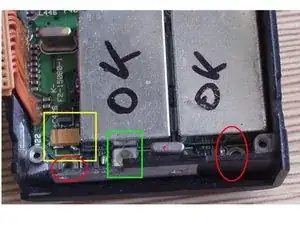

Удалите винты, отмеченные красным. Найдите старые конденсаторы, отмеченные желтым. И найдите старую батарею, отмеченную зеленым.
Шаг 4

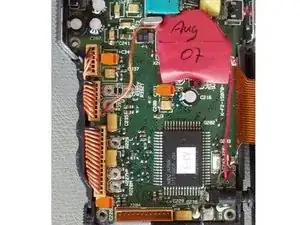

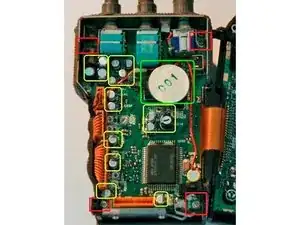

Замените старые конденсаторы. Лучше всего заменить на танталовые. Три конденсатора на верхней левой стороне и выше процессора должны быть заменены на 220µF 6V. Замените батарею; это проводная CR2016.
Шаг 5

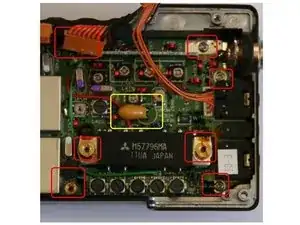

Теперь давайте посмотрим на радиочастотный блок. Ослабьте винты и отсоедините антенное соединение. Снимите плату. Затем найдите и замените конденсаторы.
Шаг 6
Не забудьте заменить конденсатор в нижнем левом углу. Отмеченный подстроечный резистор предназначен для настройки частоты.
Заключение
Для окончательной сборки радиоприемника используйте второй передатчик и приемник для тестирования. Лучшая практика - использовать радиотестовое оборудование для отклонения аудио, допустимости радиочастоты и мощности, а также для звукового сигнала 1750 Гц.
Перевод руководства с ifixit.com
