Замена блока питания радиоприемника Philips Retro DAB
У этого радиоприемника Philips DAB+ был сломан блок питания, о чем сообщали и другие пользователи. Этот конкретный тип, OR7200/10, не имеет док-станции для iPod; другие модели имеют, например, ORT7500, ORD7100C. Их внутренности очень похожи.
В этом случае блок питания был заменен на совершенно другой.
Шаг 1

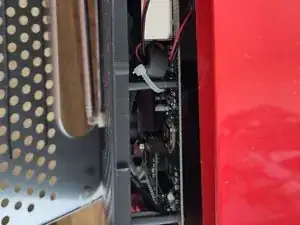

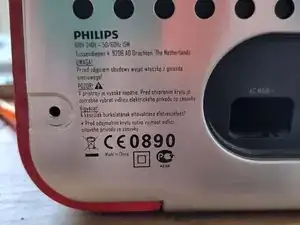

Алюминиевая задняя панель удерживается четырьмя большими винтами, поэтому сначала снимите их. Затем аккуратно подденьте заднюю панель, так как она приклеена к пластиковой задней крышке. Дно алюминиевой панели округляется; эту часть можно использовать как шарнир для открытия.

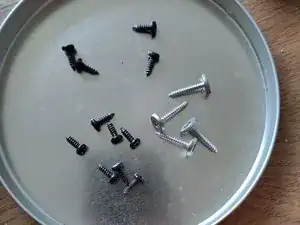

За алюминиевой панелью пластиковая задняя крышка удерживается примерно 10 винтами; их удаление позволит осторожно снять крышку.
Когда панель немного открыта, можно увидеть, что провода к динамикам закреплены стяжками. Обрежьте их, чтобы получить больше места для открытия задней панели.
Для полного открытия необходимо отключить разъемы проводов динамиков, а также ленточный разъем к регуляторам. Ленточный разъем можно отсоединить, сдвинув маленькую штангу. Кроме того, провод от блока питания тоже нужно отключить.
Многие компоненты были закреплены с помощью горячего клея, поэтому необходимо удалить часть этого клея.
Шаг 2

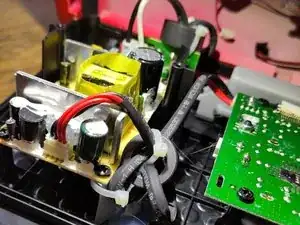

Внутренняя часть радиоприемника, с блоком питания слева, удерживаемым четырьмя винтами с крестообразной головкой и немного клея здесь и там. На данном этапе кабель управления все еще был подключен.

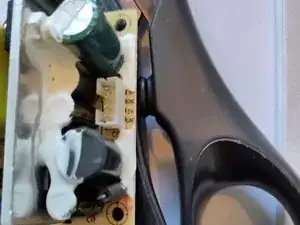

Четырехжильный кабель (черный-черный-красный-красный) обеспечивает как 5 В (черный-черный), так и 10-12 В для радиоприемника. Другие люди выяснили, что 5 В нужен только для USB-выхода на задней панели, так что радиоприемник может работать только с 12 В, утрачивая функциональность USB-питания.
Для этого ремонта блок питания был заменен на блок от сломанного телевизора, который оказался под рукой и обеспечивает 11,5 В, что оказалось достаточным. Поскольку этот блок питания немного больше оригинала, он был установлен на задней стенке внутренней части с достаточным расстоянием между блоком питания и другими компонентами.
Два провода были припаяны к блоку питания, а красные провода оригинального кабеля были обрезаны для подключения к блоку питания. Эти провода были припаяны, при этом следили за тем, чтобы 0 и +12 В были соединены с соответствующими проводами.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
