Замена пластиковой ручки Yaesu VX8DR

В этом руководстве показано, как заменить изношенную или сломанную ручку на 3D-печатную для Вашего Yaesu VX8dr.

Шаг 1

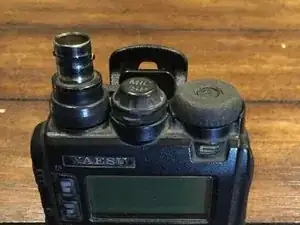

Оригинальная ручка сильно изношена. Это резиновая деталь, приклеенная к жесткому пластику под ней. Эта резина может со временем отсоединиться, поэтому мы собираемся заменить ее на 3D-печатную ручку.

Примечание: я не вижу, как этот ремонт/модификация могут повлиять на водонепроницаемость радиостанции. Думаю, если хотите, можно капнуть немного силикона на винт перед установкой, но не похоже, что Yaesu что-то подобное делал на фабрике. Просто имейте в виду, что вы пытаетесь выполнить этот ремонт/модификацию на свой страх и риск.

Шаг 2

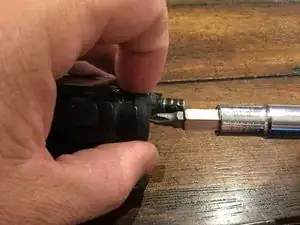

Чтобы снять старую ручку, расположите радиостанцию так, чтобы Вы могли обхватить ручку и помочь удержать ее на месте во время отворачивания винта.

Лучше всего использовать отвертку, которая плотно подходит. Не стоит использовать ту, которая не касается всех контактов головки винта. Несоответствующая отвертка может повредить головку винта.

Этот винт имеет "обычную" правую резьбу. Итак, справа - закручиваем, слева - отворачиваем.

Шаг 3

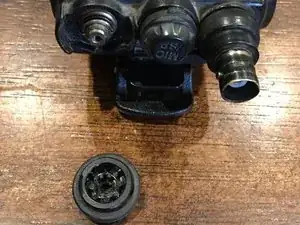

После удаления винта Вы можете осторожно приподнять или снять старую ручку. Сейчас подходящее время, чтобы очистить углубления в радиостанции, где находилась старая ручка.

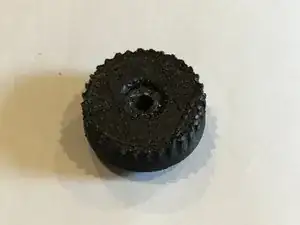

Теперь Вам нужно взять новую распечатанную ручку. Используйте файл .stl внизу страницы, чтобы распечатать свою собственную или заказать печать и доставку.

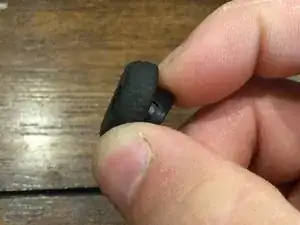

Я распечатал эту из АБС, но, вероятно, будет еще лучше из PLA. Я распечатал эту с верхней стороны на печатной платформе. (вверх ногами)

Шаг 4

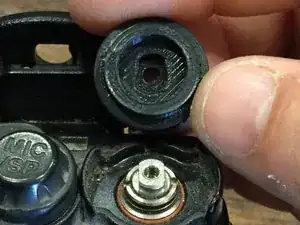

Теперь Вам нужно установить новую ручку на вращающийся энкодер. Вы можете увидеть, что есть 2 круглые стороны и 2 плоские стороны, и они должны соединяться в этом положении.

Сначала проверьте, чтобы она плотно подходила. Вам нужно будет приложить немного усилий, чтобы установить ее, но не переусердствуйте. Возможно, Вам придется использовать лезвие или нож, чтобы слегка обрезать немного пластика с круглых или плоских сторон внутренней стенки для того, чтобы обеспечить плавное, но плотное прилегание к вращающемуся энкодеру.

Шаг 5

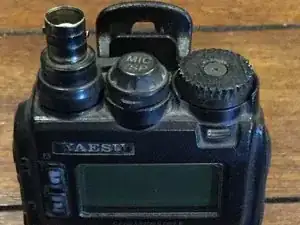

Теперь Вы можете установить оригинальный винт и провести финальную проверку. Новая
