Замена дисплейного блока Magellan RoadMate 2120T-LM
Это руководство проведёт вас через этапы замены повреждённого или неработающего дигитайзера/ЖК-экрана Magellan RoadMate 2120T-LM. Перед заменой сенсорного экрана проверьте наличие обновлений программного обеспечения от Magellan, чтобы исключить программные неполадки.
Шаг 1
Переверните GPS задней стороной вверх и извлеките шесть винтов Phillips #1, 3 мм.
Шаг 2
Подденьте заднюю панель чёрной лопаткой.
Шаг 3
Отключите кабели аккумулятора и динамика от материнской платы в отмеченных местах.
Шаг 4
Используйте лопатку, чтобы отсоединить аккумулятор от задней панели.
По возможности сначала используйте обычную нейлоновую лопатку, прежде чем прибегать к металлической. Металлические лопатки значительно острее и могут случайно проколоть аккумулятор.
Аккумулятор сильно приклеен к задней панели.
Этот шаг не является обязательным для замены других компонентов.
Шаг 5
Удалите четыре винта Phillips #1, 3 мм, крепящие материнскую плату.
На фотографии три из четырёх винтов уже удалены.
Шаг 6
Снимите чёрную ленту, закрывающую гибкий шлейф сенсорного экрана.
Шаг 7
Поднимите коричневую защёлку, удерживающую шлейф.
На этой фотографии коричневая защёлка уже приподнята.
Поднимите материнскую плату и извлеките её из корпуса устройства.
Шаг 8

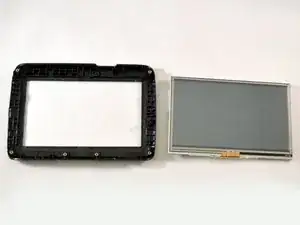

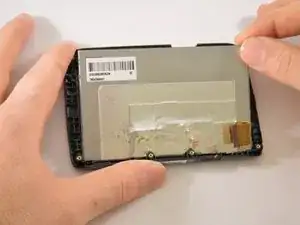

Отогните пластиковую рамку вокруг сенсорного экрана и извлеките экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
