Замена аккумулятора iPod 4-го поколения или Photo

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «блокировка». Должна быть видна оранжевая полоса, указывающая на активную блокировку.

Вставьте медиатор для открывания как можно глубже в шов между пластиковой передней панелью и металлической задней панелью, на правом краю iPod.

Возможно, потребуется расшатывать медиатор вперед-назад, чтобы вставить его глубже.

Используйте медиатор, чтобы отжать пластиковую переднюю панель и освободить пять фиксирующих защёлок (см. третье фото).

Проводите медиатором вдоль края iPod и продолжайте отжимать, чтобы освободить остальные фиксирующие защёлки.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко раскрыться.

Корпус iPod теперь открыт, но пока не разделяйте половины. Всё ещё подключён оранжевый ленточный кабель наушников к плате логики.

Откройте корпус, как книгу, верхней частью с разъёмом дока, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма наушников. Тяните строго вверх за разъём, а не за сам кабель.

Этот ленточный кабель очень хрупкий. Если вы заменяете аккумулятор, можно пропустить этот шаг и оставить разъём наушников подключённым к плате. Подперте и зафиксируйте заднюю панель лентой на коробке, чтобы она не сдвигалась. Будьте очень осторожны, чтобы не растянуть хрупкий кабель разъёма наушников во время работы.

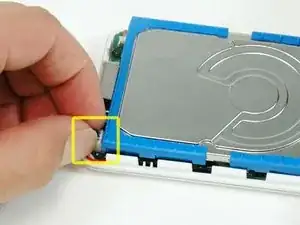

Аккуратно отсоедините белый разъём батареи от платы логики. Тяните только за сам разъём, а не за провода.

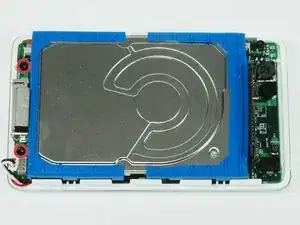

Удалите 2 чёрных винта Torx T6 с левой стороны платы логики.

Поднимите жёсткий диск одной рукой, чтобы получить доступ к аккумулятору, расположенному под ним.

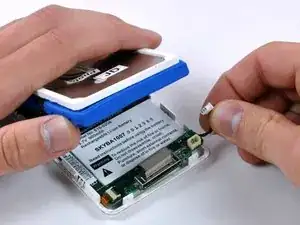

Аккуратно пропустите кабель аккумулятора вокруг конца платы логики. Следите, чтобы не поднимать плату логики слишком сильно при освобождении кабеля аккумулятора.

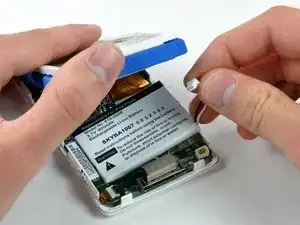

Поднимите аккумулятор из передней части корпуса, потянув его за выводы батареи вверх.

При необходимости захватите аккумулятор, чтобы оторвать его от клея, фиксирующего его в передней части корпуса.

Для поддевания аккумулятора с клея может быть полезно использовать лопатку.

Поднимите аккумулятор вверх и выньте его из передней части корпуса.
