Замена задней панели iPod 3-го поколения

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано». Должна быть видна оранжевая полоса, указывающая на активированную блокировку.

Вставьте медиатор для вскрытия как можно глубже в шов между пластиковой передней частью и металлической задней панелью, на правом торце iPod.

Возможно, придётся раскачивать медиатор взад-вперёд, чтобы вставить его глубже.

Используйте медиатор, чтобы поддеть пластиковую переднюю панель и освободить пять фиксирующих защёлок (видны на третьем фото).

Проведите медиатором вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные защёлки.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко открыться.

Корпус iPod теперь открыт, но не разделяйте половины пока. По-прежнему существует оранжевый ленточный кабель, соединяющий разъём для наушников с платой.

Откройте корпус как книгу, поместив док-коннектор вверху, и уложите заднюю панель рядом с передней частью iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отключить оранжевый кабель разъёма для наушников. Обязательно тяните прямо вверх за разъём, а не за сам кабель.

Разъём для наушников необычно высокий. При поддевании будьте осторожны, чтобы не отделить нижнюю пластиковую часть разъёма от ленточного кабеля. Подденьте между разъёмом и гнездом, а не между двумя половинами разъёма.

Снимите 3 серебристых винта с крестообразной головкой, крепящие разъём для наушников к задней панели.

Подденьте лопаткой под оранжевый кабель разъёма для наушников и с её помощью приподнимите кабель от задней панели.

Возьмите плату разъёма для наушников и извлеките её из iPod.

При сборке убедитесь, что пластиковый механизм переключателя блокировки синхронизирован с переключателем блокировки на плате. Переключатель на плате — небольшой чёрный выступ, который входит в паз механизма переключателя блокировки.

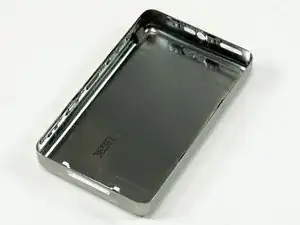

Осталась задняя панель.
