Замена передней панели iPod 4-го поколения или iPod Photo

Перед тем как открыть iPod, убедитесь, что переключатель блокировки установлен в положение «блокировка». Должна быть видна оранжевая полоса, указывающая, что блокировка активирована.

Вставьте медиатор для вскрытия как можно глубже в зазор между пластиковой передней панелью и металлической задней панелью, в правой стороне iPod.

Возможно, потребуется покачивать медиатор туда-сюда, чтобы сдвинуть его глубже.

Используя медиатор, подденьте пластиковую переднюю панель, чтобы освободить пять фиксирующих защёлок (см. третью фотографию).

Проводя медиатором вдоль кромки iPod, продолжайте поддевать, чтобы освободить остальные защёлки.

После того как все пять защёлок на правой стороне будут освобождены, корпус должен легко открыться.

Корпус iPod теперь открыт, но пока не разделяйте обе половины. Остаётся оранжевый ленточный кабель, соединяющий разъём для наушников с платой.

Откройте корпус как книгу, расположив разъём дока вверху, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма для наушников. Тяните строго вертикально вверх за разъём, а не за сам кабель.

Этот ленточный кабель очень хрупкий. Если вы меняете аккумулятор, можно пропустить этот шаг и оставить разъём для наушников подключённым к плате. Подперите и заклейте заднюю панель к коробке, чтобы она оставалась на месте. Будьте очень осторожны, чтобы не подвергать хрупкий кабель чрезмерной нагрузке во время работы.

Одна рукой удерживайте жёсткий диск, а другой аккуратно отсоедините оранжевый ленточный кабель от жёсткого диска.

Если кабель не выходит легко, может помочь лёгкое покачивание кабеля в стороны.

Оторвите чёрную клейкую ленту, закрывающую ленточный кабель жёсткого диска.

Используйте кончик пальца или лопатку, чтобы аккуратно откинуть чёрный разъём, фиксирующий кабель жёсткого диска на плате. Обратите внимание, что чёрная удерживающая защёлка откидывается на 90 градусов в вертикальное положение в направлении кабеля.

Выньте оранжевый кабель жёсткого диска прямо из разъёма.

Аккуратно отсоедините белый разъём аккумулятора от платы. Тяните только за сам разъём, не за провода.

Используйте лопатку, чтобы откинуть чёрные фиксирующие зажимы, удерживающие разъёмы дисплея и колеса управления на плате.

Если у вас iPod Photo, разъём дисплея (справа на фото) расположен более центрально на плате.

Снимите 6 чёрных винтов Torx T6, крепящих плату к передней панели.

Если у вас iPod Photo, винтов будет 5, так как в верхнем правом углу iPod отсутствует винт.

Вытяните оранжевый ленточный кабель колеса управления из разъёма. Перед извлечением кабеля необходимо разблокировать разъём. Механизм блокировки находится с противоположной стороны от точки вставки кабеля — он поворачивается вверх на 90 градусов. Используйте пластиковую лопатку, чтобы поднять механизм блокировки.

Осторожно приподнимите большой край платы и отсоедините разъём дисплея.

Выньте плату из iPod.

Выньте панель дисплея из iPod. Возможно, дисплей слегка приклеен к передней панели.

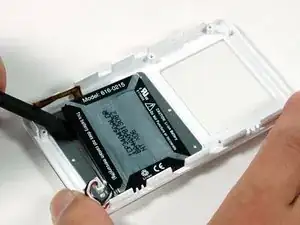

Используйте лопатку, чтобы поддеть аккумулятор и оторвать его от передней панели.

Поднимите аккумулятор и извлеките его из iPod.

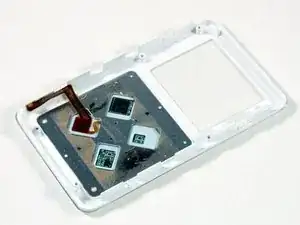

Осталась передняя панель.
