Замена дисплея iPod 3-го поколения

Перед вскрытием iPod убедитесь, что переключатель блокировки (hold) находится в положении «заблокировано». Должна быть видна оранжевая полоса, указывающая, что блокировка включена.

Вставьте медиатор для вскрытия как можно глубже в зазор между пластиковой передней панелью и металлической задней панелью, по правому краю iPod.

Возможно, потребуется покачивать медиатор взад-вперёд, чтобы вдвинуть его глубже.

С помощью медиатора подденьте пластиковую переднюю панель и освободите пять фиксирующих защёлок (см. третью фотографию).

Проведите медиатором вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные защёлки.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко открыться.

Корпус iPod теперь открыт, но пока не разделяйте половины. По-прежнему присутствует оранжевый шлейф, соединяющий разъём для наушников с платой.

Откройте корпус как книгу, с док-коннектором вверху, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый шлейф разъёма для наушников. Тяните строго вверх за разъём, а не за сам шлейф.

Разъём для наушников необычно высокий. При поддевании будьте осторожны, чтобы не отделить нижнюю пластиковую часть разъёма от ленточного кабеля. Поддевайте между разъёмом и гнездом, а не между двумя половинами разъёма.

Поднимите жёсткий диск одной рукой и аккуратно отсоедините ленточный кабель жёсткого диска от платы.

Выньте жёсткий диск из iPod.

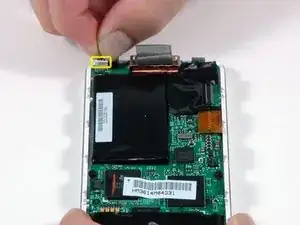

Осторожно отсоедините белый разъём батареи от платы. Тяните только за сам разъём, а не за провода.

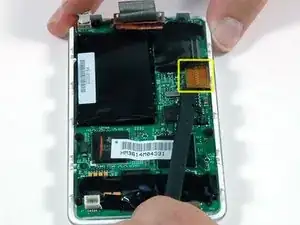

С помощью лопатки аккуратно отсоедините оранжевый шлейф сенсорного колеса от платы.

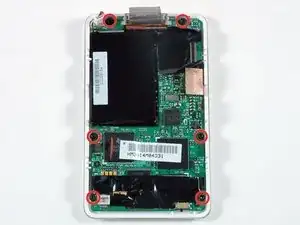

Удалите 6 чёрных винтов Torx T6, крепящих плату к передней панели.

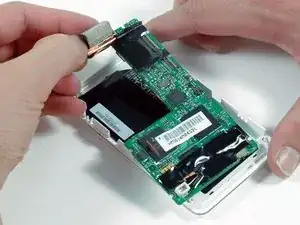

Поднимите плату и выньте её из iPod.

При повторной сборке убедитесь, что пластиковый механизм переключателя блокировки согласован с переключателем на плате. На плате переключатель — это небольшой чёрный выступ, который располагается в выемке механизма переключателя блокировки.

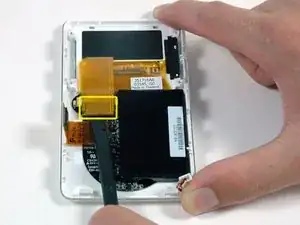

С помощью лопатки аккуратно отсоедините оранжевый шлейф дисплея от передней панели.

Выньте панель дисплея из iPod.
