Замена логической платы iPod 4‑го поколения или Photo

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано». Должна быть видна оранжевая полоска, указывающая на активную блокировку.

Вставьте медиатор для вскрытия как можно глубже в зазор между пластиковой передней панелью и металлической задней панелью, на правом краю iPod.

Возможно, потребуется покачать медиатором взад‑вперёд, чтобы вдвинуть его глубже.

Используйте медиатор, чтобы поддеть пластиковую переднюю панель и освободить пять фиксирующих защёлок (см. третью фотографию).

Проведите медиатором вдоль края iPod и продолжайте поддевать, чтобы освободить остальные фиксирующие защёлки.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко открыться.

Корпус iPod теперь открыт, но пока не разделяйте обе половины. По-прежнему присутствует оранжевый ленточный кабель, соединяющий разъём наушников с логической платой.

Откройте корпус как книгу, с краем док‑коннектора вверху, и положите заднюю панель рядом с передней половиной iPod.

Аккуратно отключите оранжевый кабель разъёма для наушников с помощью пластиковой лопатки или ногтей. Тяните строго вверх за разъём, а не за сам кабель.

Этот ленточный кабель очень хрупкий. Если вы заменяете аккумулятор, можно пропустить этот шаг и оставить разъём наушников подключённым к плате. Подоприте и заклейте заднюю панель на коробке, чтобы зафиксировать её. Будьте очень осторожны, чтобы не растянуть хрупкий кабель разъёма наушников во время работы.

Возьмитесь одной рукой за жёсткий диск и аккуратно отсоедините оранжевый ленточный кабель от жёсткого диска другой рукой.

Если кабель не выходит легко, может помочь лёгкое покачивание кабеля из стороны в сторону.

Отклейте чёрную клейкую полоску, закрывающую ленточный кабель жёсткого диска.

Используйте кончик пальца или лопатку, чтобы аккуратно откинуть чёрный разъём, фиксирующий кабель жёсткого диска к логической плате. Обратите внимание, что чёрный фиксирующий зажим откидывается на 90 градусов в вертикальное положение в направлении кабеля.

Вытяните оранжевый кабель жёсткого диска прямо из его разъёма.

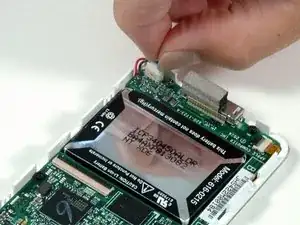

Аккуратно отсоедините белый разъём аккумулятора от логической платы. Тяните только за сам разъём, не за провода.

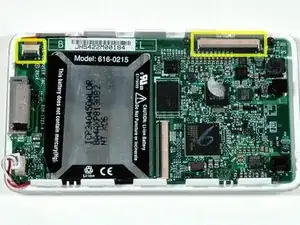

Используйте лопаточку, чтобы откинуть чёрные фиксирующие планки, удерживающие разъёмы дисплея и колеса управления на логической плате.

Если у вас iPod Photo, разъём дисплея (справа на фото) расположен более центрально на логической плате.

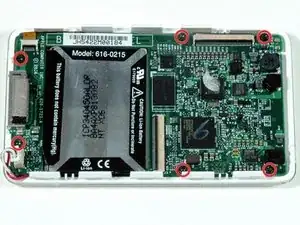

Удалите 6 чёрных винтов Torx T6, крепящих логическую плату к передней панели.

Если у вас iPod Photo, будет только 5 винтов, так как в верхнем правом углу iPod нет винта.

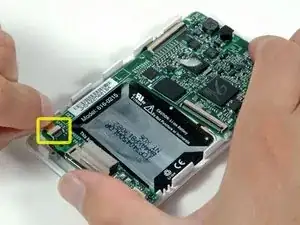

Выдвиньте оранжевый ленточный кабель колеса управления из его разъёма. Сначала необходимо разблокировать этот разъём. Механизм блокировки находится с противоположной стороны от места вставки кабеля — он поворачивается вверх на 90 градусов. Используйте пластиковую лопаточку, чтобы поднять механизм блокировки.

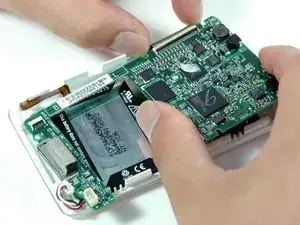

Аккуратно приподнимите широкую часть логической платы и отсоедините разъём дисплея.

Выньте логическую плату из iPod.
