Замена кабеля жесткого диска iPod 4-го поколения или Photo

Перед открытием iPod убедитесь, что переключатель блокировки (hold) находится в зафиксированном положении. Должна быть видна оранжевая полоса, указывающая на активную блокировку.

Вставьте медиатор для вскрытия как можно глубже в шов между пластиковой передней панелью и металлической задней панелью, по правому краю iPod.

Возможно, потребуется покачивать медиатор вперед-назад, чтобы загнать его глубже.

С помощью медиатора подденьте пластиковую переднюю панель и освободите пять фиксационных защелок (видно на третьем фото).

Сдвигайте медиатор вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные защелки.

После освобождения всех пяти защелок вдоль правой стороны корпус должен легко открыться.

Корпус iPod теперь открыт, но пока не разделяйте две половины. Все еще присутствует оранжевый ленточный кабель, соединяющий разъем для наушников с логической платой.

Откройте корпус как книгу, держа разъем дока вверху, и положите заднюю панель рядом с передней половиной iPod.

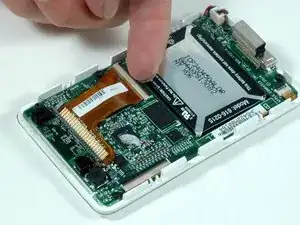

Используйте пластиковый инструмент или ногти, чтобы осторожно отсоединить оранжевый кабель разъема для наушников. Тяните строго вверх за разъем, а не за сам кабель.

Этот ленточный кабель очень хрупкий. Если вы заменяете батарею, можно пропустить этот шаг и оставить разъем для наушников подключенным к материнской плате. Подпереть и зафиксируйте заднюю часть корпуса к коробке лентой, чтобы она не смещалась. Будьте очень осторожны, чтобы не напрячь хрупкий кабель разъема для наушников во время работы.

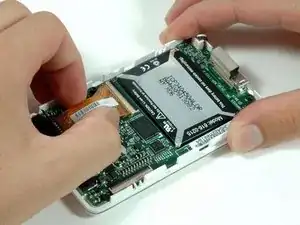

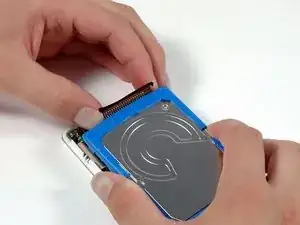

Удерживая жесткий диск одной рукой, аккуратно отсоедините оранжевый ленточный кабель от жесткого диска другой рукой.

Если кабель не отсоединяется легко, может помочь аккуратное покачивание кабеля из стороны в сторону.

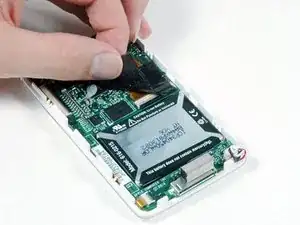

Отклейте черную липкую полоску, покрывающую ленточный кабель жесткого диска.

Кончиком пальца или лопаткой аккуратно приподнимите черный разъем, фиксирующий кабель жесткого диска на логической плате. Обратите внимание, что черный фиксатор откидывается на 90 градусов в вертикальное положение, в сторону кабеля.

Вытяните оранжевый кабель жесткого диска прямо из его разъема.
