Замена кабеля жёсткого диска iPod 3-го поколения

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано». Должна быть видна оранжевая полоска, указывающая на активную блокировку.

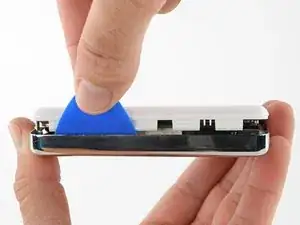

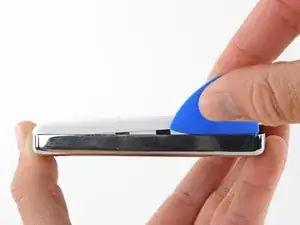

Вставьте медиатор для открытия как можно глубже в зазор между пластиковой передней панелью и металлической задней панелью, по правому краю iPod.

Возможно, придётся покачивать медиатор туда‑обратно, чтобы вставить его глубже.

Используйте медиатор, чтобы поддеть пластиковую переднюю панель и освободить пять фиксаторов (видно на третьей фотографии).

Сдвигайте медиатор вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные фиксаторы.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко открываться.

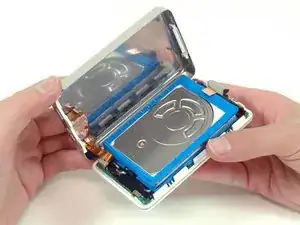

Корпус iPod теперь открыт, но пока не разделяйте две половины. По-прежнему есть оранжевый ленточный кабель, соединяющий разъём на наушники с платой логики.

Откройте корпус как книгу так, чтобы док-коннектор был вверху, и положите заднюю панель рядом с передней половиной iPod.

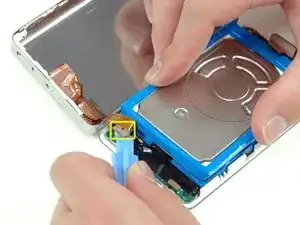

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма на наушники. Тяните строго вверх за соединитель, а не за сам кабель.

Разъём на наушники необычно высокий. При поддёве следите, чтобы не отделить нижнюю пластиковую часть разъёма от ленточного кабеля. Подывайте между разъёмом и гнездом, а не между двумя половинами разъёма.

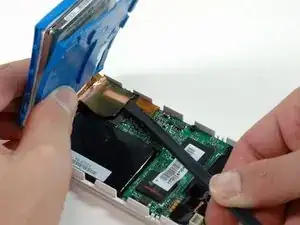

Поднимите жёсткий диск одной рукой и аккуратно отсоедините ленточный кабель жёсткого диска от платы логики.

Выньте жёсткий диск из iPod.

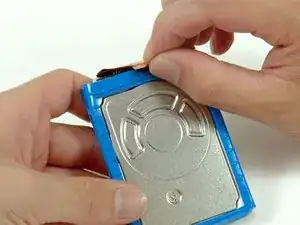

Отклейте металлическую ленту, соединяющую ленточный кабель жёсткого диска с синей монтажной скобой.

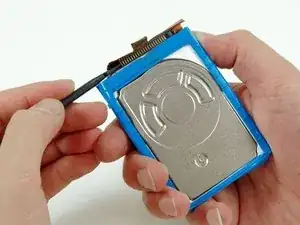

Используйте лопатку, чтобы аккуратно отсоединить оранжевый ленточный кабель от жёсткого диска.

Если кабель не отсоединяется легко, может помочь лёгкое покачивание кабеля из стороны в сторону.

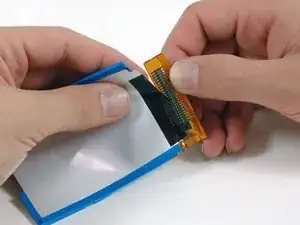

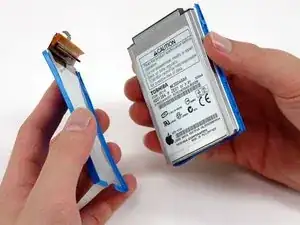

Поднимите монтажную скобу жёсткого диска с кабелем и снимите её с жёсткого диска.

Отклейте металлическую ленту, удерживающую ленточный кабель жёсткого диска на синей монтажной скобе.

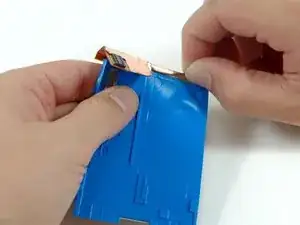

Отклейте чёрную ленту, закрепляющую ленточный кабель жёсткого диска на монтажной скобе.

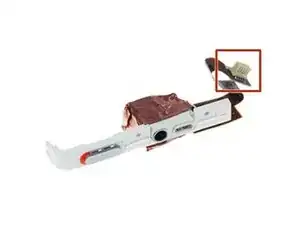

Ленточный кабель жёсткого диска теперь освобождён от iPod.
