Замена аккумулятора iPod 3-го поколения

Перед открытием iPod убедитесь, что переключатель блокировки (hold) находится в положении «заблокировано». Должна быть видна оранжевая полоска, указывающая на активную блокировку.

Вставьте пластиковую лопатку для открывания как можно глубже в зазор между пластиковой передней панелью и металлической задней панелью, на правом краю iPod.

Возможно, придётся слегка покачивать лопатку взад-вперёд, чтобы ввести её глубже.

Используйте лопатку, чтобы поддеть пластиковую переднюю панель и освободить пять фиксаторов (видны на третьем фото).

Проведите лопатку вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные фиксаторы.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко открыться.

Корпус iPod открыт, но пока не разделяйте половинки. Всё ещё присутствует оранжевый ленточный кабель, соединяющий разъём наушников с платой.

Откройте корпус как книгу, док-коннектор должен быть вверху, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма наушников. Тяните строго вверх за разъём, а не за сам кабель.

Разъём наушников необычно высокий. При поддевании следите, чтобы не отделить нижнюю пластиковую часть разъёма от ленточного кабеля. Подденьте между разъёмом и гнездом, а не между двумя половинками разъёма.

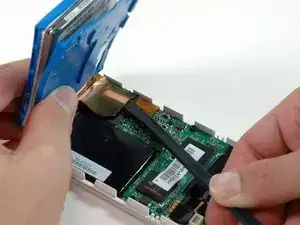

Поднимите жёсткий диск одной рукой и осторожно отсоедините ленточный кабель жёсткого диска от платы.

Выньте жёсткий диск из iPod.

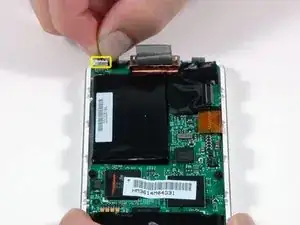

Осторожно отсоедините белый разъём аккумулятора от платы. Тяните только за сам разъём, а не за провода.

Съём этого винта не обязателен, но облегчит следующий шаг.

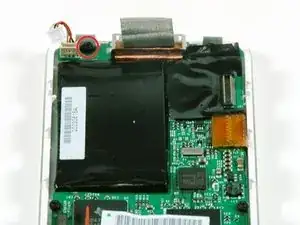

Удалите чёрный винт Torx T6 рядом с разъёмом аккумулятора на плате.

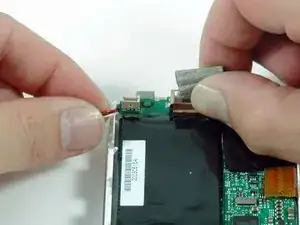

Аккуратно проведите кабель аккумулятора вокруг конца платы. Следите, чтобы при освобождении кабеля не поднимать сильно плату.

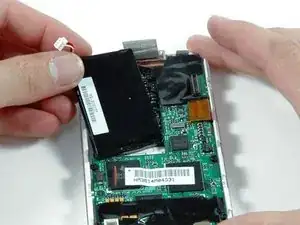

Поднимите аккумулятор и выньте его из iPod.
