Замена жесткого диска iPod 3-го поколения

Перед тем как вскрывать iPod, убедитесь, что переключатель блокировки (hold) находится в положении «заблокировано». Должна быть видна оранжевая полоса — это означает, что блокировка активирована.

Вставьте медиатор для вскрытия как можно глубже в шов между пластиковой передней панелью и металлической задней панелью, по правому краю iPod.

Возможно, придётся покачивать медиатор туда‑сюда, чтобы ввести его глубже.

С помощью медиатора подденьте пластиковую переднюю панель и освободите пять фиксирующих защёлок (см. третье фото).

Проведите медиатором вдоль края iPod и продолжайте поддевать, чтобы освободить остальные защёлки.

После того как все пять защёлок по правой стороне будут освобождены, корпус должен легко раскрыться.

Корпус iPod теперь открыт, но пока не разъединяйте две половины. По-прежнему присутствует оранжевый ленточный кабель, соединяющий разъём наушников с платой логики.

Откройте корпус как книгу, располагая док‑разъём наверху, и разложите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма наушников. Обязательно тяните прямо вверх за разъём, а не за сам кабель.

Разъём наушников необычно высокий. При поддевании следите, чтобы не отделить нижнюю пластиковую часть разъёма от ленточного кабеля. Поддевать нужно между разъёмом и гнездом, а не между двумя половинами самого разъёма.

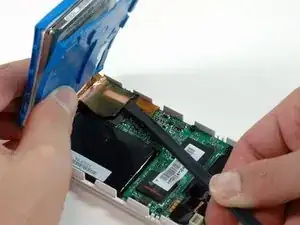

Поднимите жесткий диск одной рукой и аккуратно отсоедините ленточный кабель жесткого диска от платы логики.

Выньте жесткий диск из iPod.

Отклейте металлическую ленту, соединяющую ленточный кабель жесткого диска с синей монтажной скобой.

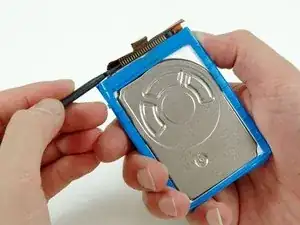

Используйте лопатку, чтобы аккуратно отсоединить оранжевый ленточный кабель от жесткого диска.

Если кабель не отделяется легко, полезно слегка покачивать его из стороны в сторону.

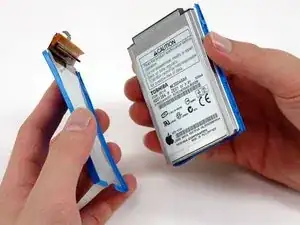

Поднимите монтажную скобу жесткого диска с кабелем и снимите её с жесткого диска.

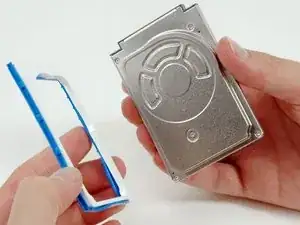

Снимите синюю и белую монтажные скобы с другой стороны жесткого диска.

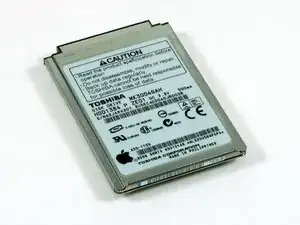

Остался только жесткий диск.
