Замена дисплея iPod 4-го поколения или iPod Photo

Перед открытием iPod убедитесь, что переключатель блокировки (hold) находится в заблокированном положении. Должна быть видна оранжевая полоса, указывающая на активную блокировку.

Вставьте медиатор для вскрытия как можно глубже в зазор между пластиковой передней панелью и металлической задней крышкой, на правом краю iPod.

Может потребоваться покачивать медиатор туда-сюда, чтобы продвинуть его глубже.

Используйте медиатор, чтобы поддеть пластиковую переднюю панель и освободить пять фиксирующих защёлок (см. третью фотографию).

Проведите медиатором вдоль края iPod и продолжайте поддевать, чтобы освободить остальные фиксирующие защёлки.

После того как все пять защёлок вдоль правой стороны будут освобождены, корпус должен легко открыться.

Корпус iPod теперь открыт, но не разделяйте половинки пока. По-прежнему присутствует оранжевый ленточный кабель, соединяющий разъём на наушники с платой.

Откройте корпус как книгу, держа разъём дока вверху, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма на наушники. Тяните строго вверх за разъём, а не за сам кабель.

Этот ленточный кабель очень хрупкий. Если вы заменяете аккумулятор, можно пропустить этот шаг и оставить разъём наушников подключённым к плате. Подпереть и зафиксировать заднюю крышку скотчем на коробке, чтобы она не сдвигалась. Будьте очень осторожны, чтобы не натянуть хрупкий кабель разъёма наушников во время работы.

Возьмите жёсткий диск одной рукой и аккуратно отсоедините оранжевый ленточный кабель от жёсткого диска другой рукой.

Если кабель не выходит легко, полезно слегка покачивать его из стороны в сторону.

Отклейте чёрную клейкую ленту, покрывающую ленточный кабель жёсткого диска.

Используйте кончик пальца или лопаточку, чтобы аккуратно перевернуть чёрный разъём, фиксирующий кабель жёсткого диска на плате. Обратите внимание, что чёрная фиксирующая защёлка поворачивается на 90 градусов в вертикальное положение, в направлении кабеля.

Вытяните оранжевый кабель жёсткого диска прямо из его разъёма.

Аккуратно отсоедините белый разъём аккумулятора от платы. Тяните только за сам разъём, а не за провода.

Используйте лопаточку, чтобы отпереть чёрные фиксирующие планки, удерживающие разъёмы дисплея и колёсика управления на плате.

Если у вас iPod Photo, разъём дисплея (справа на фото) расположен более центрально на плате.

Удалите 6 чёрных винтов Torx T6, крепящих плату к передней панели.

Если у вас iPod Photo, винтов будет только 5, так как в верхнем правом углу iPod винт отсутствует.

Выдвиньте оранжевый ленточный кабель колёсика управления из его разъёма. Перед этим необходимо разблокировать разъём. Механизм блокировки находится с противоположной стороны от места вставки кабеля — он поворачивается вверх на 90 градусов. Используйте пластиковую лопаточку, чтобы приподнять механизм блокировки.

Аккуратно приподнимите большой конец платы и отсоедините разъём дисплея.

Выньте плату из iPod.

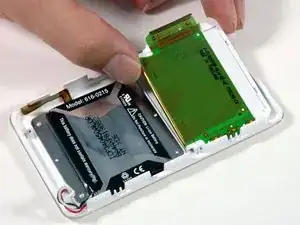

Поднимите панель дисплея и выньте её из iPod. Возможно, дисплей слегка приклеен к передней панели.
