Замена передней панели iPod 3-го поколения

Перед тем как открыть iPod, убедитесь, что переключатель блокировки (hold) установлен в положение «блокировка». Должна быть видна оранжевая полоска, указывающая на активную блокировку.

Вставьте инструмент для вскрытия (opening pick) как можно глубже в зазор между пластиковой передней панелью и металлической задней панелью, на правой кромке iPod.

Возможно, потребуется покачивать инструмент туда–обратно, чтобы продвинуть его глубже.

Используйте opening pick, чтобы поддеть пластиковую переднюю панель и освободить пять фиксирующих защёлок (видно на третьем фото).

Проведите инструментом вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные защёлки.

После того как все пять защёлок с правой стороны освободятся, корпус должен легко открыться.

Корпус iPod теперь открыт, но пока не разделяйте половины. Всё ещё имеется оранжевый ленточный кабель, соединяющий разъём для наушников с платой.

Откройте корпус как книгу, располагая разъём дока вверху, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отключить оранжевый кабель разъёма наушников. Тяните прямо вверх за разъём, а не за сам кабель.

Разъём наушников необычно высокий. При поддевании будьте осторожны, чтобы не отделить нижнюю пластиковую часть разъёма от ленточного кабеля. Подденьте между разъёмом и гнездом, а не между двумя половинами разъёма.

Поднимите жёсткий диск одной рукой и аккуратно отключите ленточный кабель жёсткого диска от платы.

Выньте жёсткий диск из iPod.

Аккуратно отключите белый разъём батареи от платы. Тяните только за сам разъём, а не за провода.

Используйте лопатку, чтобы аккуратно отключить оранжевый ленточный кабель сенсорного колеса от платы.

Удалите 6 чёрных винтов Torx T6, крепящих плату к передней панели.

Поднимите плату из iPod.

При сборке устройства убедитесь, что пластиковый механизм переключателя блокировки синхронизирован с переключателем блокировки на плате. На плате имеется небольшой чёрный выступ, который входит в выемку механизма переключателя блокировки.

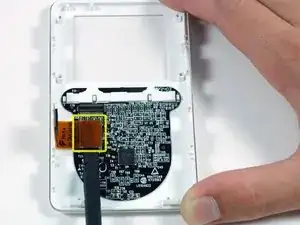

Используйте лопатку, чтобы аккуратно отключить оранжевый ленточный кабель дисплея от передней панели.

Выньте модуль дисплея из iPod.

Выньте батарею из iPod.

Используйте лопатку, чтобы аккуратно отключить оранжевый ленточный кабель дисплея от передней панели.

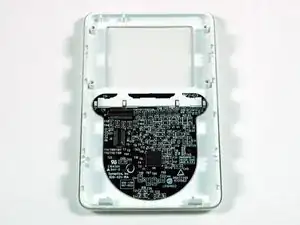

Остаётся передняя панель.
