Замена крепления разъема для наушников iPod 4-го поколения или Photo

Перед открытием iPod убедитесь, что переключатель блокировки находится в заблокированном положении. Оранжевая полоса должна быть видна, что указывает на активированную блокировку.

Вставьте открывающую лопатку как можно глубже в шов между пластиковой передней панелью и металлической задней панели, на правом краю iPod.

Вам, возможно, придется двигать лопатку вперед и назад, чтобы вставить ее глубже.

Используйте открывающую лопатку, чтобы поддеть пластиковую переднюю панель и освободить пять крепежных вкладок (видно на третьем фото).

Проведите лопаткой вдоль края iPod и продолжайте поддевать, чтобы освободить остальные крепежные вкладки.

После того как все пять вкладок с правой стороны будут свободны, корпус должен легко открываться.

Корпус iPod теперь открыт, но не отделяйте две половинки пока. Все еще есть оранжевая лента, соединяющая разъем для наушников с платой.

Откройте корпус, как книгу, с краем док-соединителя вверху и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы осторожно отключить оранжевый кабель разъема для наушников. Убедитесь, что вы тянете прямо вверх за разъем, а не за сам кабель.

Этот лентовый кабель очень хрупкий. Если вы заменяете аккумулятор, вы можете пропустить этот шаг и оставить разъем для наушников подключенным к материнской плате. Подпирайте и закрепляйте задний корпус на коробке, чтобы он оставался на месте. Будьте очень осторожны, чтобы не повредить хрупкий кабель разъема для наушников в процессе работы.

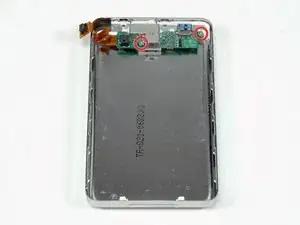

Удалите 2 серебряные винты T6 Torx из разъема для наушников.

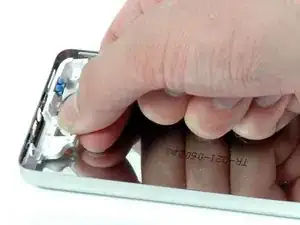

Удалите 3 серебряных винта Phillips, крепящих разъем для наушников к задней панели.

Удержива
