Замена разъема для наушников iPod 3-го поколения

Перед тем как открыть ваш iPod, убедитесь, что переключатель блокировки находится в заблокированном положении. Оранжевая полоска должна быть видна, указывая на активное состояние блокировки.

Вставьте открывающую лопатку как можно глубже в шов между пластиковой передней и металлической задней панелями по правому краю iPod.

Вам может потребоваться покачивать лопатку вперед и назад, чтобы вставить ее дальше.

Используйте открывающую лопатку, чтобы отсоединить пять фиксирующих защелок (видно на третьем фото).

Проведите лопаткой вдоль края iPod и продолжайте поднимать, чтобы освободить остальные фиксирующие защелки.

После того как все пять защелок с правой стороны освобождены, корпус должен открыться легко.

Корпус iPod теперь открыт, но пока не разделяйте две половинки. Все еще есть оранжевая лента, соединяющая разъем для наушников с материнской платой.

Откройте корпус как книгу с разъемом для док-станции вверху и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или свои ногти, чтобы осторожно отключить оранжевый кабель разъема для наушников. Убедитесь, что вы тянете прямо вверх за разъем, а не за сам кабель.

Разъем для наушников необычно высокий. При поднимании будьте осторожны, чтобы не отделить нижнюю, пластиковую часть разъема от ленты. Проводите подъем между разъемом и гнездом, а не между двумя половинами разъема.

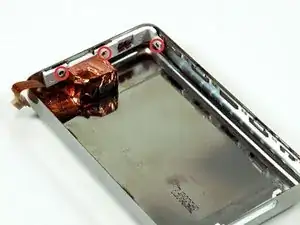

Удалите 3 серебряных винта Philips, крепящих разъем для наушников к задней панели.

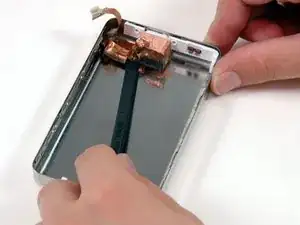

Вставьте лопатку под оранжевый кабель разъема для наушников и используйте ее, чтобы поднять кабель с задней панели.

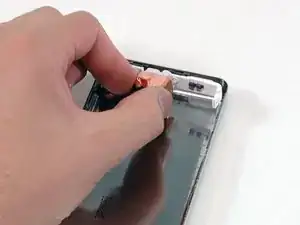

Удерживайте плату разъема для наушников и извлеките ее из iPod.Перевод руководства с ifixit.com
