Замена разъёма для наушников iPod 4-го поколения или Photo

Перед вскрытием iPod убедитесь, что переключатель блокировки установлен в положение блокировки. Оранжевая полоска должна быть видна, что указывает на активную блокировку.

Вставьте пластиковую лопатку для вскрытия как можно глубже в шов между пластиковой передней панелью и металлической задней панелью, на правом краю iPod.

Возможно, потребуется покачивать лопатку вперёд-назад, чтобы сдвинуть её дальше.

Используйте лопатку, чтобы поддеть пластиковую переднюю панель и освободить пять фиксирующих защёлок (см. третье фото).

Проведите лопатку вдоль кромки iPod и продолжайте поддевать, чтобы освободить остальные фиксирующие защёлки.

После освобождения всех пяти защёлок вдоль правой стороны корпус должен легко открыться.

Корпус iPod теперь открыт, но пока не разъединяйте половинки. Всё ещё присутствует оранжевый ленточный кабель, соединяющий разъём для наушников с платой логики.

Откройте корпус как книгу так, чтобы сторона с док-коннектором была вверху, и положите заднюю панель рядом с передней половиной iPod.

Используйте пластиковый инструмент или ногти, чтобы аккуратно отсоединить оранжевый кабель разъёма для наушников. Тяните прямо вверх за разъём, а не за сам кабель.

Этот ленточный кабель очень хрупкий. Если вы заменяете батарею, можно пропустить этот шаг и оставить разъём для наушников подключённым к материнской плате. Подперните и зафиксируйте заднюю панель лентой к коробке, чтобы она держалась. Будьте очень осторожны, чтобы не растянуть хрупкий кабель разъёма для наушников во время работы.

Удалите 2 серебристых винта Torx T6, крепящих разъём для наушников.

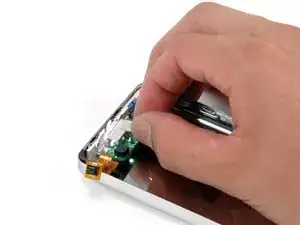

Схватите плату с разъёмом для наушников и извлеките её из iPod.

Переверните плату разъёма для наушников.

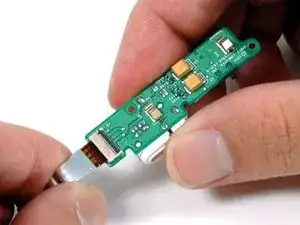

Используйте кончик пальца или лопатку, чтобы аккуратно приподнять чёрный разъём, удерживающий коннектор ленточного кабеля разъёма для наушников.

Вытяните оранжевый кабель разъёма для наушников прямо из его разъёма.
