Замена лампы AuKing M8-F

Электроника

Используйте это руководство для замены лампы в проекторе AuKing M8-F.

Лампа — это часть проектора, которая светит через его оптический компонент(ы), чтобы создать и увеличить изображение. Если лампа не работает корректно, проектор может показывать черный, пустой экран. В некоторых случаях лампа может выйти из строя при использовании превышающем максимальное время. Лампа, скорее всего, потребуется к замene, если ваш проектор показывает какие-либо из упомянутых симптомов.

Перед тем как продолжить, пожалуйста, ознакомьтесь с разделом по устранению неполадок, чтобы проверить, упомянуто ли в нем причина. Обязательно полностью выключите проектор и отключите все кабели перед началом работы с этим руководством.

Шаг 1

Убедитесь, что устройство отключено от любых источников питания перед началом любых ремонтов.

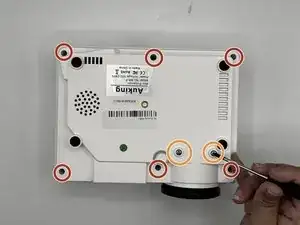

Переверните проектор на противоположную сторону.

Снимите все шесть винтов по 11 мм на основании проектора с помощью отвертки Phillips #1.

Снимите два винта по 14 мм с помощью отвертки Phillips #1.

Шаг 2

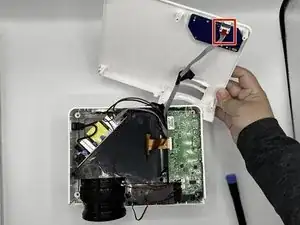

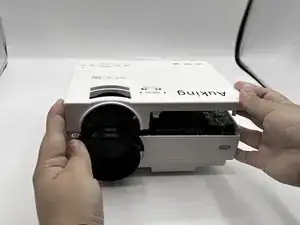

Осторожно приоткройте верхнюю часть проектора.

Чтобы снять шнур, который присоединен к верхней части, аккуратно потяните его.

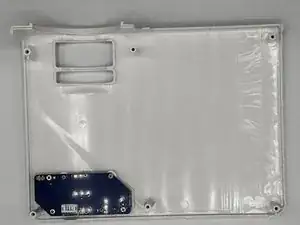

Снимите верхнюю крышку.

Шаг 3

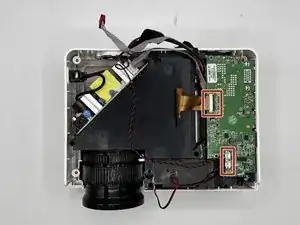

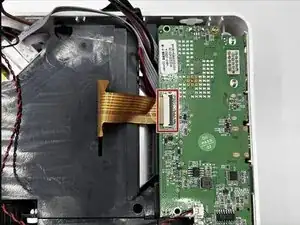

Поднимите черные фиксирующие защелки, затем снимите два шлейфа.

Шаг 4

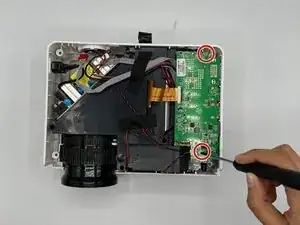

Снимите два винта по 9 мм с помощью отвертки Phillips #00.

Шаг 5

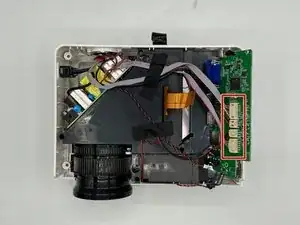

Осторожно отключите провода, которые прикреплены к материнской плате.

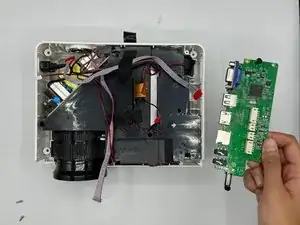

Снимите материнскую плату.

Шаг 6

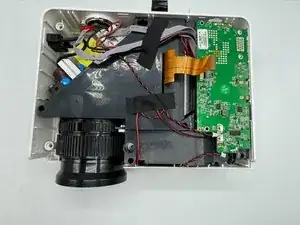

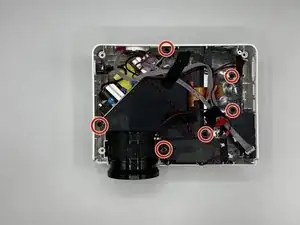

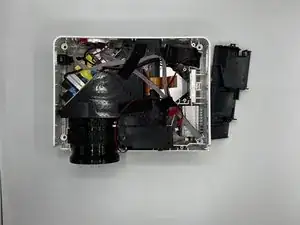

Снимите шесть винтов по 9 мм с помощью отвертки Phillips #0, чтобы отсоединить обе черные панели.

Шаг 7

Перевод руководства с ifixit.com
