Замена корпуса Wacom Intuos4
Используйте данное руководство для замены корпуса Wacom Intuos4.
Если корпус треснул или погнулся, внутренние компоненты устройства находятся под угрозой повреждения. Лучше поддерживать корпус устройства в хорошем состоянии. Если вы не уверены, требуется ли замена корпуса, ознакомьтесь со страницей устранения неполадок Wacom Intuos4, посвящённой деформированному корпусу: Устранение неполадок Wacom Intuos4.
Это руководство было составлено для модели PTK-640 Wacom Intuos4. Конструкция других моделей может отличаться.
Шаг 1

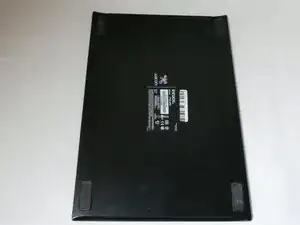

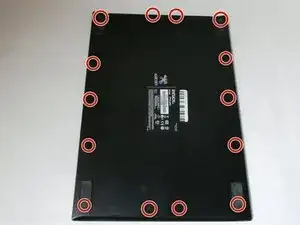

Переверните устройство задней стороной вверх и выкрутите все четырнадцать винтов длиной 7,1 мм при помощи отвёртки с крестообразным шлицем №1.

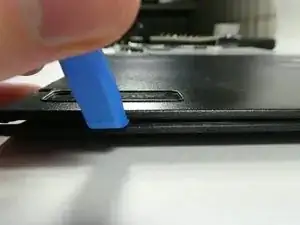

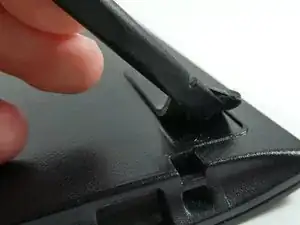

Под каждой из резиновых ножек находится по одному винту. Используйте тонкую лопатку, чтобы снять ножки и получить доступ к винтам.
Шаг 2
Отсоедините поролоновую прокладку экрана, соединяющую материнскую плату/графический планшет с двумя небольшими платами экспресс-клавиш, и установите её на материнскую плату.

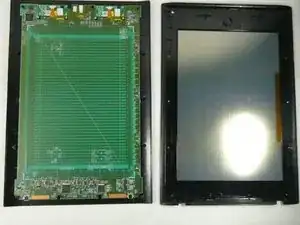

Отделите внешний корпус от остальной части планшета.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
