Замена кнопок Express на Wacom Intuos4

Переверните устройство на спину и удалите все четырнадцать винтов длиной 7.1 мм с помощью отвертки Phillips #1.

Под каждым из резинок для ножек находится по одному винту. Используйте лопаточку, чтобы снять эти части и получить доступ к винтам.

Поднимите поролоновую подкладку экрана, соединяющую материнскую плату/рисовальную плату с двумя меньшими платами кнопок Express, разместив её на материнской плате.

Отделите наружный корпус от остальной части планшета.

Поднимите желтую ленту, закрывающую плоские провода, с помощью пинцета.

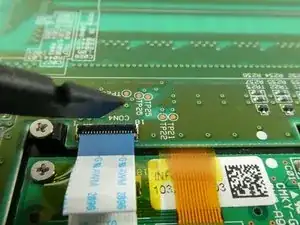

Поднимите черный пластиковый зажим, удерживающий плоский провод на разъеме.

Это следует делать с помощью пластикового инструмента, чтобы избежать повреждения контактов.

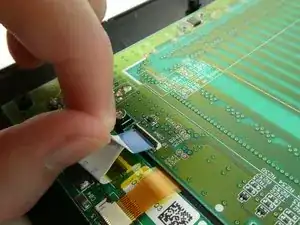

Тяните за белую пластиковую вкладку, чтобы отключить плоский провод.

Проведите эту процедуру для чипов левых и правых кнопок Express.

Отодвиньте черный пластиковый зажим от разъема плоского провода и вытяните плоский провод.

Может быть проще тянуть инструментом с одной стороны и рукой с другой одновременно.

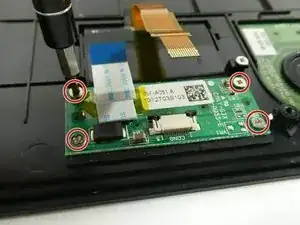

Используйте отвертку Phillips #1, чтобы выкрутить четыре винта длиной 5 мм на плате кнопок Express, которую вы хотите заменить.

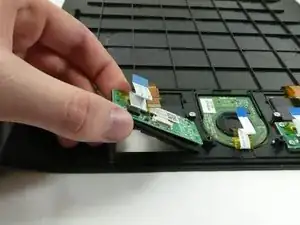

Поднимите плату и резиновые кнопки вверх из корпуса.

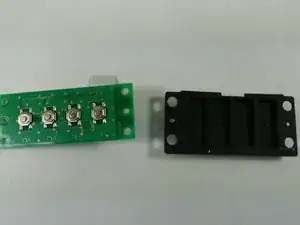

Отделите резиновые кнопки от платы.
