Замена сетевого адаптера Canon PIXMA iP3600
Сетевой адаптер может потребоваться заменить, если у вас возникают проблемы с подключением питания к принтеру. Съемный кабель питания подключен к сетевому адаптеру.
Шаг 1

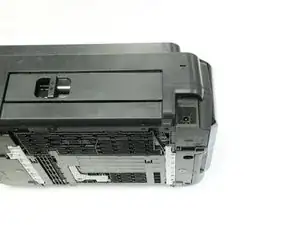

Перед заменой крайне важно отключить принтер от розетки. Это гарантирует, что питание не поступает к сетевому адаптеру.

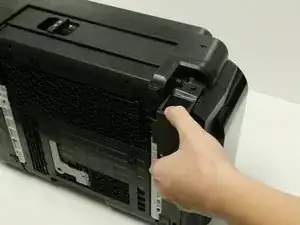

Удалите кабель питания, отключив его от сетевого адаптера.
Шаг 2

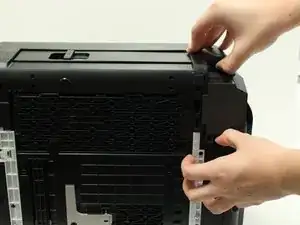

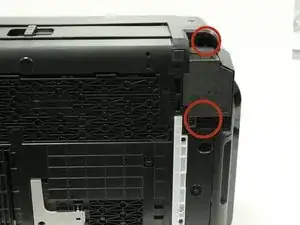

Сожмите верхние и нижние контакты, отводя их от сетевого адаптера.
Шаг 3

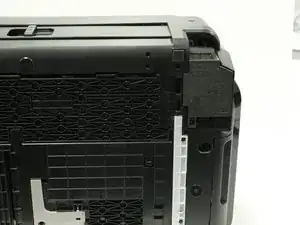

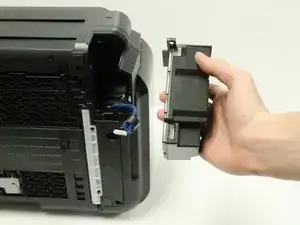

Теперь сетевой адаптер будет свободно подниматься и может быть удален из принтера.

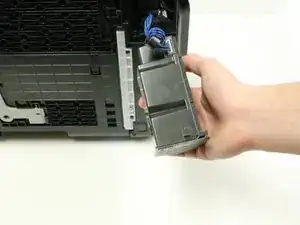

Схватите сетевой адаптер и потяните его к себе, чтобы удалить.
Шаг 4

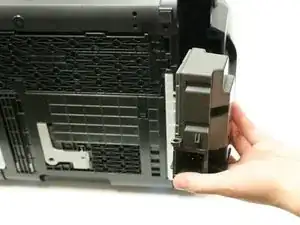

Поверните сетевой адаптер к себе так, чтобы синий кабель с белым разъемом был обращен к вам.
Шаг 5

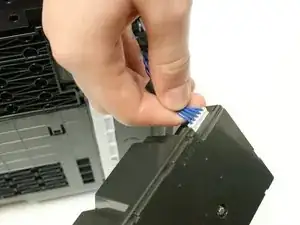

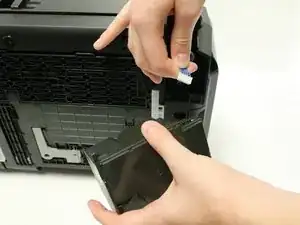

Схватите белый разъем, который прикреплен к концу синего кабеля.
Отключите белый разъем, осторожно потянув его от сетевого адаптера.
Вы успешно удалили сетевой адаптер.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
