Замена ролика подачи HP Photosmart c3180

Перед разборкой принтера убедитесь, что он отключён от сети, чтобы избежать риска получения травмы.

Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления была обращена к Вам.

Удалите два винта Torx T10 длиной 12 мм с левой боковой панели.

Сильно потяните заднюю часть боковой панели, пока она не отойдёт от корпуса принтера.

Поверните боковую панель вверх, одновременно тянув её на себя, чтобы снять панель.

Поверните принтер на 90 градусов по часовой стрелке.

Возьмитесь за лоток для бумаги и опустите его вниз.

Вставьте пальцы в прорезь в дверце принтера и потяните, чтобы опустить заслонку.

Поверните принтер на 90 градусов по часовой стрелке.

Удалите два винта Torx T10 длиной 12 мм.

Возьмитесь за обе стороны боковой панели и потяните её вперёд, чтобы снять панель.

Поверните принтер на 90 градусов против часовой стрелки.

Поднимите крышку сканера, чтобы открыть стекло сканера.

Удалите два винта Torx T10 длиной 12 мм.

Не пытайтесь пока снимать верхнюю панель с принтера, так как она всё ещё соединена с корпусом кабелем.

Поверните принтер на 90 градусов против часовой стрелки.

Внутри принтера находится маленькая белая защёлка. Надавите на неё приспособлением до щелчка.

Снимите переднюю панель, схватив её за переднюю часть и оттянув от принтера.

Поверните принтер на 90 градусов по часовой стрелке.

Отключите кабель, соединяющий верхнюю панель принтера с блоком кнопки питания.

Аккуратно поднимите верхнюю панель принтера и отведите её от корпуса.

Отложите верхнюю панель принтера в сторону.

Удалите два винта Torx T10 длиной 12 мм в верхней передней части принтера

Поверните принтер на 90 градусов против часовой стрелки.

Отключите кабель сканера от основной платы.

Возьмитесь за нижнюю часть кабеля и тяните строго вверх. Не двигайте его из стороны в сторону и не скручивайте, чтобы не повредить разъём.

Поверните принтер на 90 градусов по часовой стрелке.

Обеими руками поднимите лоток сканера из корпуса принтера.

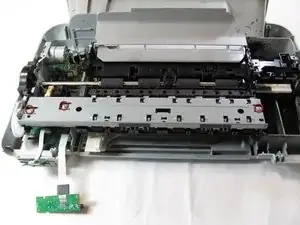

Снимите плату кнопки питания с опорной рамы, сжав левую сторону и одновременно потянув вперёд и влево.

Подденьте защёлку, удерживающую вспомогательную плату управления, лопаткой и потяните её вперёд, чтобы снять.

Будьте осторожны и не тяните слишком сильно за кабель, соединяющий плату управления кнопки питания и вспомогательную плату с основной платой.

Удалите два винта Torx T10 длиной 12 мм.

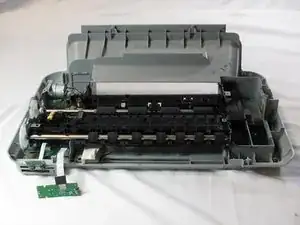

Обеими руками снимите опорную раму с корпуса принтера.

Снимите дверцу принтера и лоток для бумаги: приведите их в закрытое положение (не опускайте полностью) и затем, повернув вверх, поднимите левую сторону.

Снимите оба картриджа с чернилами, схватив переднюю часть картриджа и потянув вниз.

Убедитесь, что каретка с картриджами сдвинута полностью вправо.

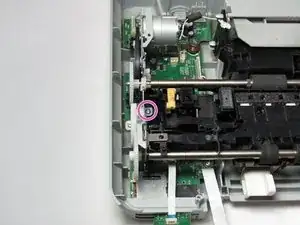

Удалите винт Torx T10 длиной 6 мм с левой стороны узла направляющей.

Удалите винт Torx T10 длиной 12 мм с левой стороны узла направляющей.

Аккуратно сдвиньте каретку картриджей влево до упора.

Удалите два винта Torx T10 длиной 12 мм.

Удалите два винта Torx T10 длиной 6 мм.

Поверните принтер на 90 градусов против часовой стрелки.

Отсоедините кабель, связывающий каретку картриджа с основной платой.

Тяните строго вертикально вверх, чтобы освободить кабель от основной платы. Не скручивайте и не дергайте кабель, это может его повредить.

Возможно, потребуется поднять каретку одной рукой, чтобы добраться до кабеля свободной рукой, как показано.

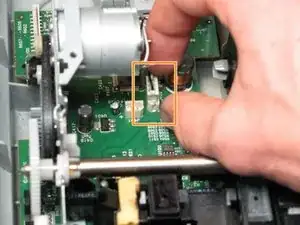

Аккуратно отсоедините разъем, удерживающий провода двигателя привода, от основной платы.

Сдвиньте каретку картриджа полностью в правую сторону принтера.

Обхватив обеими руками, осторожно поднимите направляющую каретки картриджа с основной части корпуса принтера.

Отложите каретку картриджа в сторону.

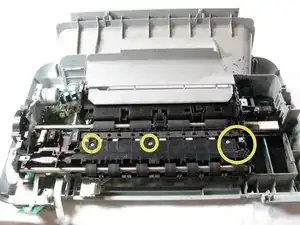

Снимите три винта Torx T10 длиной 12 мм, удерживающие направляющую бумаги на корпусе принтера.

Поднимите направляющую бумаги строго вертикально вверх, чтобы снять её, и отложите в сторону.

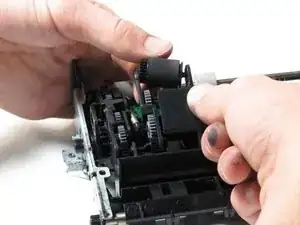

Снимите пять винтов Torx T10 длиной 12 мм с держателя валика.

Пятый винт расположен в более глубокой нише.

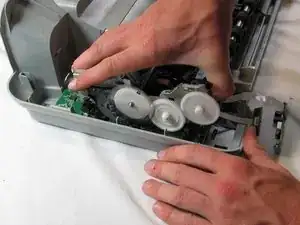

Снимите пластиковую крышку шестерни, потянув её от корпуса принтера и поднимая вверх.

Снимите металлическую пластину, провернув её от корпуса принтера и потянув вверх.

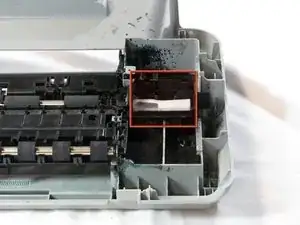

Снимите щетку, крепко схватив её у основания и потянув строго вверх.

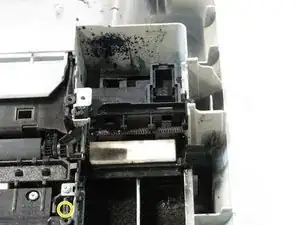

Снимите держатель прокладки, поднимая его строго вверх.

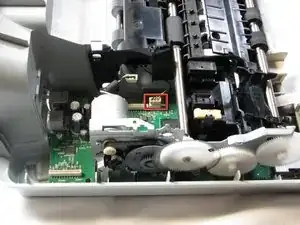

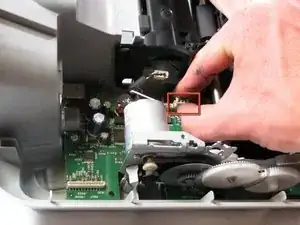

Отсоедините разъем, удерживающий двигатель подачи бумаги, от платы управления, потянув его строго вверх.

Удалите винт Torx T10 длиной 12 мм на панели вала.

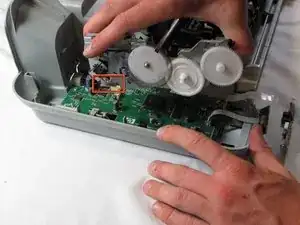

Отключите датчик страницы от платы управления, потянув разъем строго вверх.

Поверните принтер на 180 градусов и установите его на переднюю сторону, так чтобы задняя часть принтера была сверху, а нижняя часть — обращена к вам.

Будьте осторожны: сборка приводного вала теперь ослаблена, но всё ещё прикреплена к корпусу принтера.

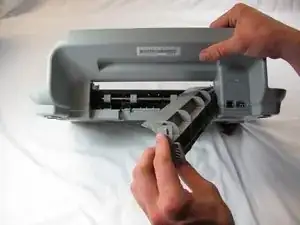

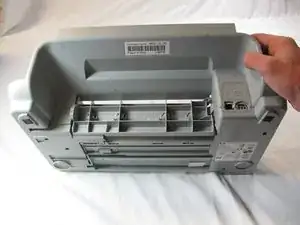

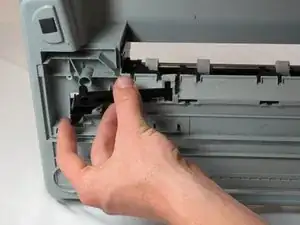

Нажмите на защелку на левой стороне задней панели и потяните наружу, чтобы снять заднюю панель.

Наклоните принтер, пока не станет видна нижняя часть принтера.

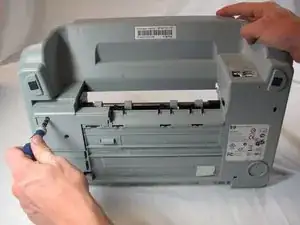

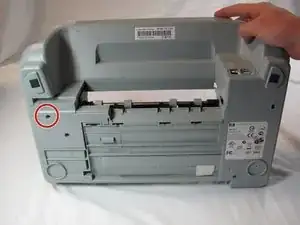

Снимите винт Torx T10 длиной 12 мм с нижней панели.

Схватитесь за верхний край нижней панели и потяните, чтобы снять её.

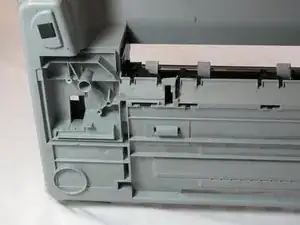

Снимите черную пластиковую поперечину с нижней части принтера.

Поставьте принтер обратно на нижнюю панель и поверните его на 180 градусов.

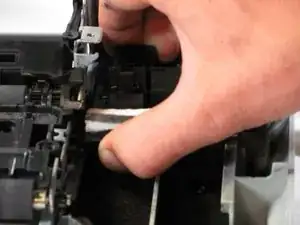

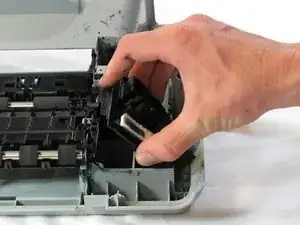

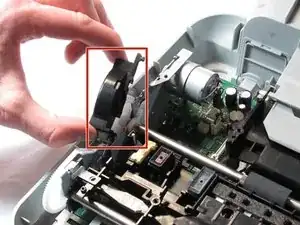

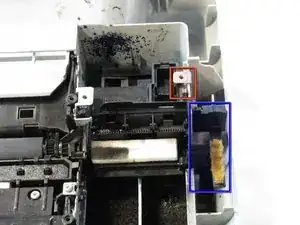

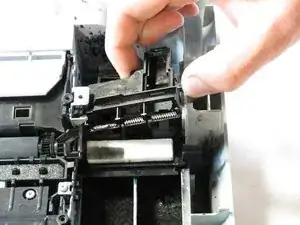

Снимите очиститель печатающей головки, подняв переднюю часть очистителя выше направляющей и сдвинув его вперед.

Это чрезвычайно трудный шаг. Может потребоваться значительная сила, чтобы поднять очиститель печатающей головки выше направляющей, и легко поскользнуться и пораниться.

Этот шаг можно выполнить без поворота принтера, но мы повернули принтер для наглядности.

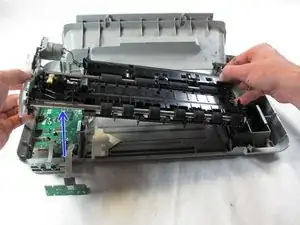

Возьмитесь за левую сторону сборки приводного валика и потяните к передней части принтера и вверх, чтобы освободить металлическую защелку из паза.

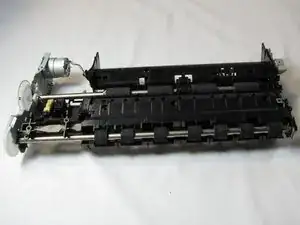

Поднимите сборку приводного валика строго вверх, чтобы снять её.

Отложите основание принтера в сторону.

Переверните сборку приводного валика так, чтобы её нижняя часть оказалась сверху и приводной валик находился слева.

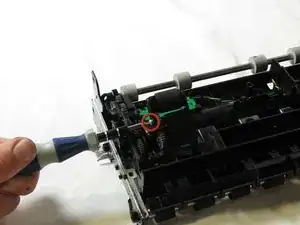

Снимите винт Torx T10 длиной 12 мм, удерживающий приводной валик на месте.

Осторожно разъедините две пластиковые балки, чтобы освободить приводной валик, и поднимите валик из сборки.
