Как очистить ленточные кабели принтера HP Photosmart c4780

Отключите устройство от всех источников питания.

Поднимите верхнюю крышку сканера.

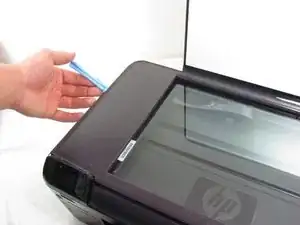

Используйте пластиковый инструмент для вскрытия, чтобы снять пластиковую рамку, окружающую стекло.

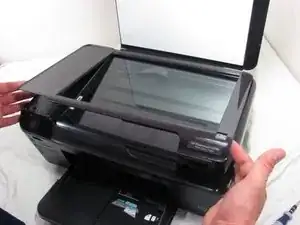

Осторожно оттяните рамку от стекла.

Если рамка не снимается легко, снова используйте инструмент iFixit для вскрытия, чтобы поддеть застрявшие участки.

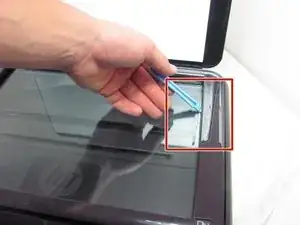

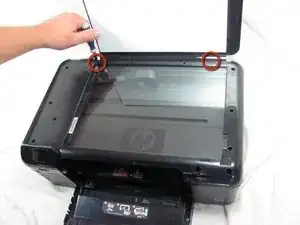

Отверткой T10 отвинтите два винта, которыми рамка прикреплена к крышке принтера.

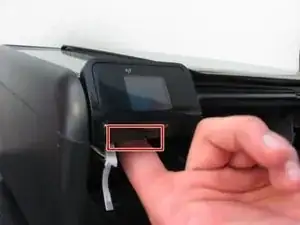

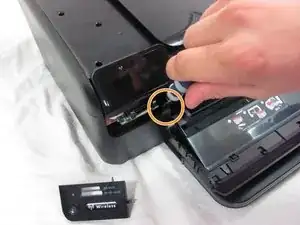

Поместите палец за панель с кнопкой питания.

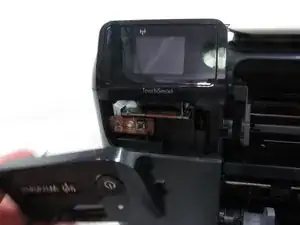

Затем вытащите деталь наружу.

Отверните винт в пространстве панели с кнопкой питания.

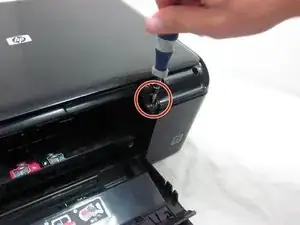

Затем отвинтите винт, расположенный напротив ползунка принтера.

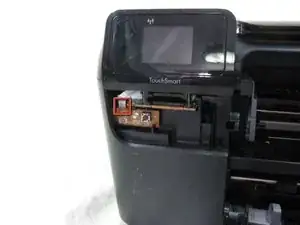

Вытащите наружу белую печатную плату, которая находится под небольшим экраном.

Отключите маленький ленточный кабель от печатной платы.

Будьте осторожны при отключении ленточного кабеля и не прикладывайте чрезмерную силу. Слишком большое усилие может повредить или порвать кабель.

Отключите маленький ленточный кабель от печатной платы. Будьте осторожны при отключении ленточного кабеля и не прикладывайте чрезмерную силу. Слишком большое усилие может повредить или порвать кабель.

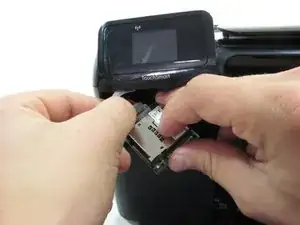

Вытащите наружу печатную плату кард-ридера.

Отсоедините белый проводной разъем от задней части печатной платы.

Возможно, потребуется использовать ноготь или пластиковый инструмент для вскрытия, чтобы отцепить белый проводной разъем от печатной платы.

Поместите палец за небольшой экран.

Затем потяните его вверх.

Не стесняйтесь приложить усилие для снятия панели TouchSmart.

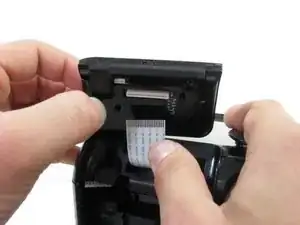

Отключите ленточный кабель от небольшого экрана.

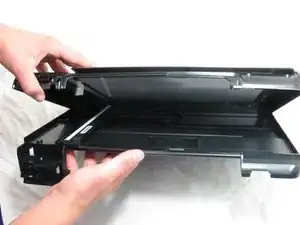

Поднимите крышку принтера вверх.

Ленточные кабели соединяют электронные компоненты между собой, они плоские и гибкие по структуре.

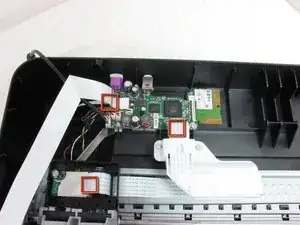

В принтере много ленточных кабелей. После разборки корпуса принтера те, которые доступны, — это те, которые нужно очистить. Все они требуют базовой процедуры очистки.

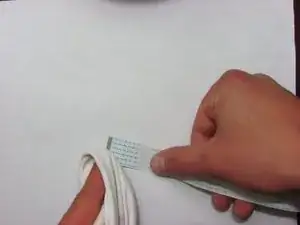

Чтобы вынуть ленточный кабель, потяните его из разъема с умеренной силой. По возможности запомните ориентацию кабеля.

После снятия кабеля используйте баллончик со сжатым воздухом, чтобы удалить пыль из разъема, и мягкую сухую ткань, чтобы очистить конец кабеля.
