Замена энкодера HP Photosmart c3180

Перед разборкой принтера убедитесь, что он отключен от сети, чтобы избежать травм.

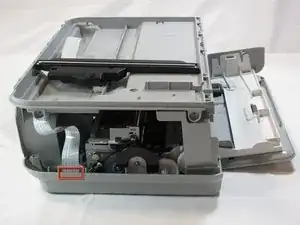

Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления смотрела на вас.

Удалите два винта Torx T10 длиной 12 мм с левой боковой панели.

Упорно потяните за заднюю часть боковой панели, пока она не отделится от корпуса принтера.

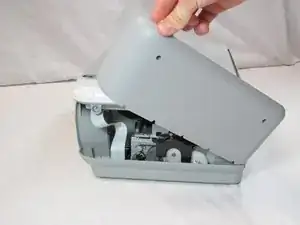

Поверните боковую панель вверх, потянув ее к себе, чтобы снять её.

Поверните принтер на 90 градусов по часовой стрелке.

Возьмитесь за бумажный лоток и опустите его вниз.

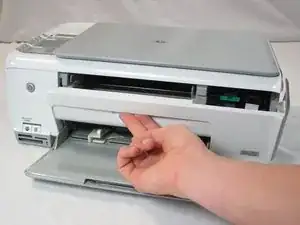

Вставьте пальцы в прорезь в двери принтера и потяните, чтобы опустить ворота.

Поверните принтер на 90 градусов по часовой стрелке.

Удалите два винта Torx T10 длиной 12 мм.

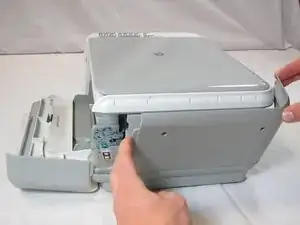

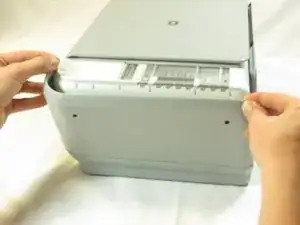

Возьмитесь за обе стороны боковой панели и потяните её вперед, чтобы снять панель.

Поверните принтер на 90 градусов против часовой стрелки.

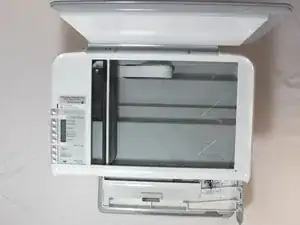

Поднимите крышку сканера, чтобы открыть стекло сканера.

Удалите два винта Torx T10 длиной 12 мм.

Не пытайтесь снять верхнюю панель принтера, так как она все еще соединена с корпусом принтера кабелем.

Поверните принтер на 90 градусов против часовой стрелки.

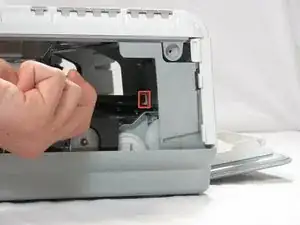

Внутри принтера находится маленький белый замок. Нажмите его внутрь с помощью лопатки, пока не прозвучит щелчок.

Снимите переднюю панель, ухватившись за неё и потянув от принтера.

Поверните принтер на 90 градусов по часовой стрелке.

Извлеките кабель, соединяющий верхнюю панель принтера с блоком кнопки питания.

Осторожно поднимите верхнюю панель принтера от корпуса.

Уберите верхнюю панель принтера в сторону.

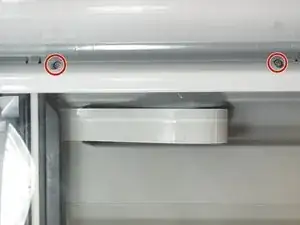

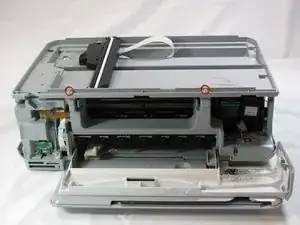

Удалите два винта Torx T10 с верхней передней части принтера.

Поверните принтер на 90 градусов против часовой стрелки.

Удалите кабель сканера с основной печатной платы.

Ухватитесь за нижнюю часть кабеля и потяните прямо вверх. Не двигайте кабель в стороны или поворачивайте, так как это может повредить соединение.

Поверните принтер на 90 градусов по часовой стрелке.

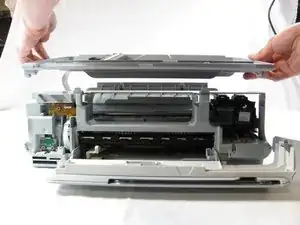

Держите обеими руками, поднимите лоток сканера с корпуса принтера.

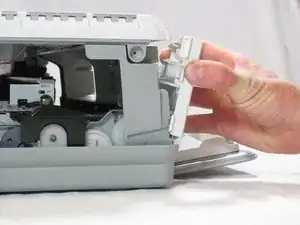

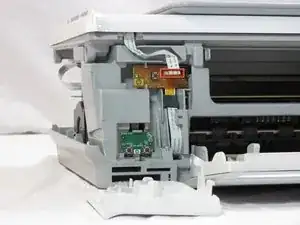

Удалите печатную плату кнопки питания из опорной рамы, прижав левую сторону и одновременно потянув вперед и влево.

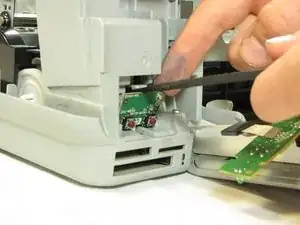

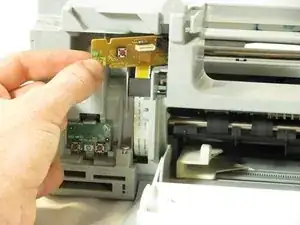

Поднимите замок, удерживающий вторичную плату управления, с помощью лопатки и потяните её вперед для снятия.

Будьте осторожны, чтобы не тянуть слишком сильно за кабель, соединяющий плату управления кнопки питания и вторичную плату управления с основной печатной платой.

Удалите два винта Torx T10 длиной 12 мм.

Снимите опорную раму с корпуса принтера обеими руками.

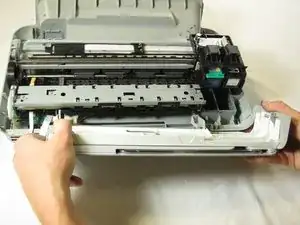

Снимите дверь принтера и лоток для бумаги, установив их в закрытое положение и не укладывая их горизонтально, затем поверните их вверх, поднимая левую сторону.

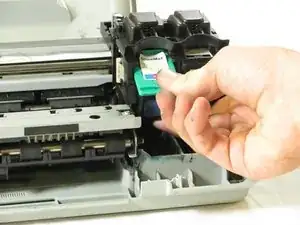

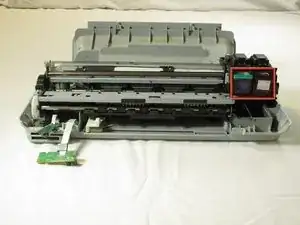

Удалите оба картриджа с чернилами, ухватившись за переднюю часть картриджа и потянув вниз.

Убедитесь, что каретка принтера полностью сдвинута вправо.

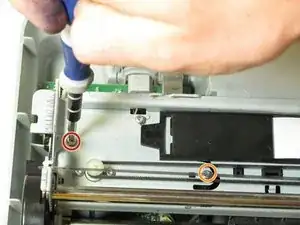

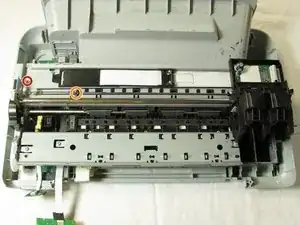

Удалите винт Torx T10 длиной 6 мм с левой стороны механизма направляющей.

Удалите винт Torx T10 длиной 12 мм с левой стороны механизма направляющей.

Осторожно сдвиньте каретку с картриджем влево к боковой стороне принтера.

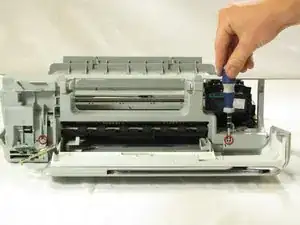

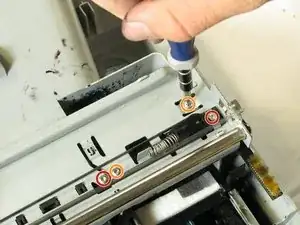

Удалите два винта Torx T10 длиной 12 мм.

Удалите два винта Torx T10 длиной 6 мм.

Поверните принтер на 90 градусов против часовой стрелки.

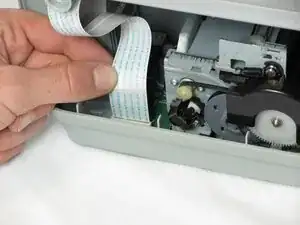

Удалите кабель, соединяющий каретку картриджа с основной печатной платой.

Тяните прямо вверх, чтобы освободить кабель от основной печатной платы. Не поворачивайте и не дергайте кабель, так как это может его повредить.

Возможно, вам потребуется поднять каретку одной рукой, чтобы достать до кабеля свободной рукой, как показано.

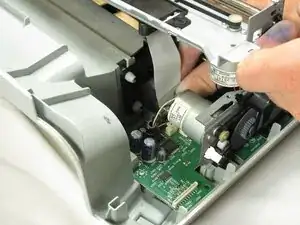

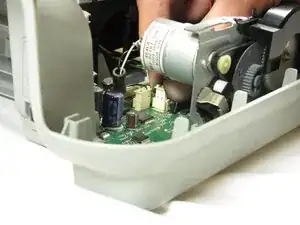

Осторожно снимите разъем, удерживающий провода привода моторчика на основной печатной плате.

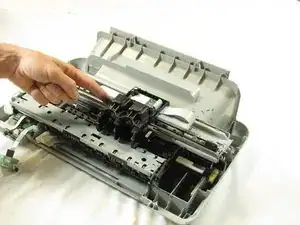

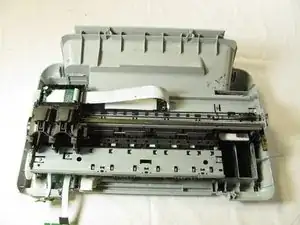

Переместите каретку картриджа полностью вправо.

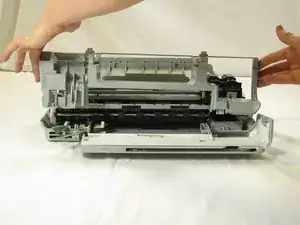

С помощью обеих рук аккуратно поднимите дорожку картриджа с основного корпуса принтера.

Отложите корпус принтера в сторону.

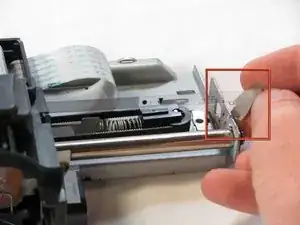

Освободите кодирующую ленту, зажав её с правой стороны и потянув от центра дорожки картриджа.

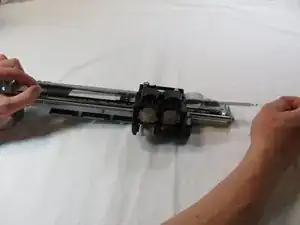

Поверните дорожку на 180 градусов и чуть сдвиньте каретку принтера влево.

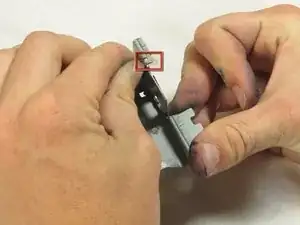

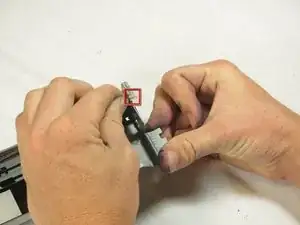

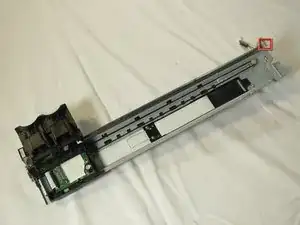

Возьмитесь за металлический язычок, удерживающий кодирующую ленту, и потяните его от дорожки, поднимая вверх.

Не отпуская металлический язычок, протяните кодирующую ленту через каретку картриджа. Кодирующая лента должна свободно выйти.
