Замена платы управления панели управления HP Photosmart c3180

Перед разборкой принтера убедитесь, что принтер отключён от сети, чтобы избежать риска травм.

Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления была направлена к вам.

Снимите два винта Torx T10 12 мм с левой боковой панели.

Плотно потяните заднюю часть боковой панели, пока она не отойдёт от корпуса принтера.

Поверните боковую панель вверх, одновременно тянув её на себя, чтобы снять панель.

Поверните принтер на 90 градусов по часовой стрелке.

Схватите лоток для бумаги и поверните его вниз.

Просуньте пальцы в паз дверцы принтера и потяните, чтобы опустить заслонку вниз.

Поверните принтер на 90 градусов по часовой стрелке.

Снимите два винта Torx T10 12 мм.

Схватите обе стороны боковой панели и потяните её вперёд, чтобы снять панель.

Поверните принтер на 90 градусов против часовой стрелки.

Поднимите крышку сканера, чтобы обнажить стекло сканера.

Снимите два винта Torx T10 12 мм.

Не пытайтесь пока снимать верхнюю панель принтера — она всё ещё соединена с корпусом принтера кабелем.

Поверните принтер на 90 градусов против часовой стрелки.

Внутри принтера находится маленькая белая защёлка. Надавите на неё шпателем до щелчка.

Снимите переднюю панель, схватив её за переднюю часть и потянув от принтера.

Поверните принтер на 90 градусов по часовой стрелке.

Отсоедините кабель, соединяющий верхнюю панель принтера с блоком кнопки питания.

Осторожно приподнимите верхнюю панель принтера и отведите её от корпуса принтера.

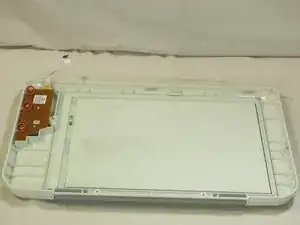

Отложите корпус принтера в сторону.

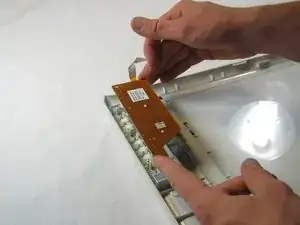

Снимите три винта Torx T10 12 мм с задней части платы управления панели.
