Замена стекла сканера HP Photosmart c4780

Отключите устройство от всех источников питания.

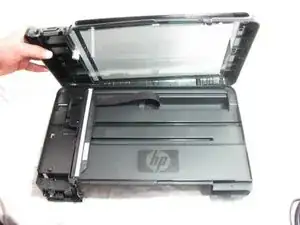

Поднимите верхнюю крышку сканера.

Используйте пластиковый инструмент для вскрытия, чтобы снять пластиковую рамку вокруг стекла.

Осторожно оттяните рамку от стекла.

Если она не снимается легко, снова используйте инструмент для вскрытия, чтобы поддеть застрявшие участки.

Отвинтите два винта, которые крепят рамку к крышке принтера, используя отвёртку T10.

Поместите палец за панель с кнопкой питания.

Затем вытащите эту деталь наружу.

Отвинтите винт в пространстве панели с кнопкой питания.

Затем отвинтите винт, расположенный напротив направляющей принтера.

Вытащите белую плату, расположенную под маленьким экраном, наружу.

Отключите маленький ленточный кабель от платы.

Будьте осторожны при отсоединении ленточного кабеля — не прикладывайте чрезмерной силы. Слишком большая сила может повредить или порвать кабель.

Отключите маленький ленточный кабель от платы. Будьте осторожны при отсоединении ленточного кабеля — не прикладывайте чрезмерной силы. Слишком большая сила может повредить или порвать кабель.

Вытащите плату картридера памяти наружу.

Отсоедините белый проводной разъём с задней стороны платы.

Возможно, потребуется использовать ноготь или пластиковый инструмент для вскрытия, чтобы отсоединить белый проводной разъём от платы.

Поместите палец за маленький экран.

Затем потяните его вверх.

Не стесняйтесь приложить силу для снятия панели TouchSmart.

Отсоедините ленточный кабель от маленького экрана.

Поднимите крышку принтера вверх.

Отделив верхнюю часть принтера, поднимите верхнюю секцию со стеклом сканера от нижней секции принтера.

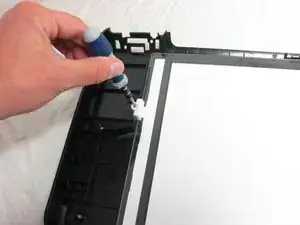

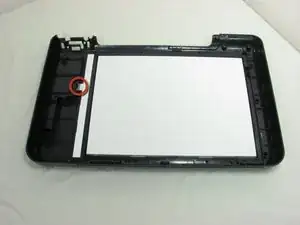

Положив стекло лицевой стороной вверх, удалите винт, который удерживает стекло на месте.

Поднимите стекло вверх и отведите его в сторону от принтера.

Обращайтесь со стеклом аккуратно.

Замените разбитое стекло на запасное.
