Замена материнской платы HP Photosmart c4780

Отключите устройство от всех источников питания.

Поднимите верхнюю крышку сканера.

Используйте пластиковую раздвижную пластику, чтобы снять пластиковую рамку, окружающую стекло.

Осторожно потяните рамку в сторону от стекла.

Если рамка не снимается легко, снова воспользуйтесь раздвижной пластиной iFixit, чтобы поддеть застрявшие участки.

Используйте отвертку T10, чтобы вывернуть два винта, крепящих рамку к крышке принтера.

Поместите палец с обратной стороны панели с кнопкой питания.

Затем потяните эту деталь наружу.

Выверните винт, расположенный внутри пространства панели кнопки питания.

Затем выверните винт, находящийся напротив слайдера принтера.

Потяните наружу белую печатную плату, расположенную под маленьким экраном.

Отсоедините небольшой ленточный кабель от печатной платы.

Будьте осторожны при отключении ленточного кабеля — не прилагайте чрезмерного усилия. Избыточное усилие может повредить или порвать кабель.

Отключите небольшой ленточный кабель от печатной платы. Будьте осторожны при отключении ленточного кабеля — не прилагайте чрезмерного усилия. Избыточное усилие может повредить или порвать кабель.

Вытяните печатную плату считывателя карт памяти.

Отсоедините белый разъём проводки с задней стороны печатной платы.

Может потребоваться использовать ноготь или пластиковую раздвижную пластину, чтобы отсоединить белый разъём проводки от печатной платы.

Поместите палец сзади небольшого экрана.

Затем потяните его вверх.

Не стесняйтесь применить усилие для снятия сенсорной панели TouchSmart.

Отключите ленточный кабель от небольшого экрана.

Поднимите крышку принтера вверх.

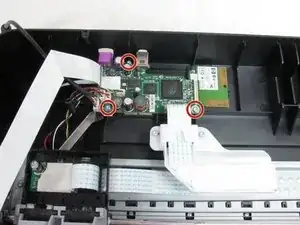

Удалите три раскрытых винта T10, крепящих материнскую плату.

Осторожно отсоедините семь кабелей, подключённых к материнской плате, используя пластиковую раздвижную пластину.

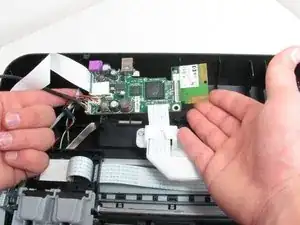

Осторожно поднимите материнскую плату из слота.
