Замена основной платы HP Photosmart c3180

Перед разборкой принтера убедитесь, что он отключён от сети, чтобы избежать риска получения травмы.

Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления была обращена к вам.

Снимите два торкс-винта T10 длиной 12 мм с левой боковой панели.

Крепко потяните заднюю часть боковой панели, пока она не отойдёт от корпуса принтера.

Поверните боковую панель вверх, одновременно потянув её на себя, чтобы снять панель.

Поверните принтер на 90 градусов по часовой стрелке.

Возьмитесь за лоток для бумаги и опустите его.

Вставьте пальцы в прорезь в дверце принтера и потяните, чтобы опустить заслонку.

Поверните принтер на 90 градусов по часовой стрелке.

Снимите два торкс-винта T10 длиной 12 мм.

Возьмитесь за обе стороны боковой панели и потяните её вперёд, чтобы снять панель.

Поверните принтер на 90 градусов против часовой стрелки.

Поднимите крышку сканера, чтобы открыть стекло сканера.

Снимите два торкс-винта T10 длиной 12 мм.

Не пытайтесь пока снимать верхнюю панель принтера, так как она всё ещё соединена с корпусом кабелем.

Поверните принтер на 90 градусов против часовой стрелки.

Внутри принтера находится небольшая белая защёлка. Нажмите её внутрь лопаткой до щелчка.

Снимите переднюю панель, захватив её спереди и потянув от принтера.

Поверните принтер на 90 градусов по часовой стрелке.

Отсоедините кабель, соединяющий верхнюю панель принтера с блоком кнопки питания.

Аккуратно поднимите верхнюю панель принтера и отведите её от корпуса.

Отложите верхнюю панель принтера в сторону.

Снимите два торкс-винта T10 длиной 12 мм с передней верхней части принтера.

Поверните принтер на 90 градусов против часовой стрелки.

Отсоедините кабель сканера от основной платы.

Возьмитесь за нижнюю часть кабеля и потяните строго вверх. Не раскачивайте его из стороны в сторону и не скручивайте — это может повредить разъём.

Поверните принтер на 90 градусов по часовой стрелке.

Двумя руками поднимите лоток сканера от корпуса принтера.

Снимите плату кнопки питания с опорной рамы, сжав левую сторону и одновременно потянув вперёд и влево.

Поднимите защёлку, удерживающую вторичную плату управления, лопаткой и потяните её вперёд, чтобы снять.

Осторожно: не тяните слишком сильно за кабель, соединяющий плату управления кнопки питания и вторичную плату управления с основной платой.

Снимите два торкс-винта T10 длиной 12 мм.

Двумя руками поднимите опорную раму с корпуса принтера.

Снимите дверцу принтера и лоток для бумаги: установите их в закрытое положение (не вровень), затем поверните вверх и поднимите левую сторону.

Снимите обе картриджа: захватите переднюю часть картриджа и потяните вниз.

Убедитесь, что каретка принтера полностью сдвинута вправо.

Снимите торкс-винт T10 длиной 6 мм с левой стороны узла направляющей.

Снимите торкс-винт T10 длиной 12 мм с левой стороны узла направляющей.

Аккуратно сдвиньте каретку для картриджей влево до упора.

Снимите два торкс-винта T10 длиной 12 мм.

Снимите два торкс-винта T10 длиной 6 мм.

Поверните принтер на 90 градусов против часовой стрелки.

Отсоедините кабель, соединяющий каретку чернильного картриджа с основной платой.

Тяните строго вверх, чтобы освободить кабель от основной платы. Не скручивайте и не расшатывайте кабель, так как это может его повредить.

Возможно, потребуется удерживать каретку одной рукой, чтобы другой рукой добраться до кабеля, как показано.

Осторожно снимите разъём, удерживающий провода двигателя привода на основной плате.

Сдвиньте каретку чернильных картриджей полностью вправо.

Двумя руками аккуратно поднимите направляющую каретки чернильного картриджа над корпусом принтера.

Отложите каретку чернильных картриджей.

Снимите три винта Torx T10 12 мм, удерживающие направляющую бумаги к корпусу принтера.

Поднимите направляющую бумаги вертикально вверх, чтобы снять её, и отложите в сторону.

Снимите пять винтов Torx T10 12 мм с держателя валика.

Пятый винт находится в более глубокой выемке.

Снимите пластиковую крышку шестерни, потянув её от корпуса принтера и подняв вверх.

Снимите металлическую пластину, провернув её от корпуса принтера и потянув вверх.

Снимите щётку, крепко захватив её за основание и подняв строго вверх.

Снимите держатель прокладки, поднимая его строго вверх.

Отсоедините разъём, удерживающий мотор ролика подачи к логической плате, потянув его строго вверх.

Снимите винт Torx T10 12 мм на панели ролика.

Отключите датчик страницы от логической платы, потянув разъём строго вверх.

Поверните принтер на 180 градусов и поставьте его на переднюю сторону так, чтобы задняя часть принтера была сверху, а нижняя — к вам.

Будьте осторожны, так как узел ролика подачи теперь ослаблен, но всё ещё прикреплён к корпусу принтера.

Нажмите на защёлку с левой стороны задней панели и потяните наружу, чтобы снять заднюю панель.

Наклоните принтер вверх, чтобы открылось дно принтера.

Снимите винт Torx T10 12 мм с нижней панели.

Схватите верхний край нижней панели и потяните, чтобы снять её.

Снимите чёрную пластиковую поперечную балку с дна принтера.

Поставьте принтер обратно на нижнюю панель и поверните его на 180 градусов.

Снимите очиститель печатающей головки, приподняв переднюю часть очистителя над направляющей и сдвинув его вперёд.

Это очень сложный шаг. Может потребоваться значительная сила, чтобы приподнять очиститель печатающей головки над направляющей, и легко поскользнуться и пораниться.

Этот шаг можно выполнить без поворота принтера, но мы повернули принтер для наглядности.

Схватите левую сторону узла ролика подачи и потяните к передней части принтера и вверх, чтобы освободить металлическую защёлку из паза.

Поднимите узел ролика подачи строго вверх, чтобы снять его.

Отложите узел ролика подачи.

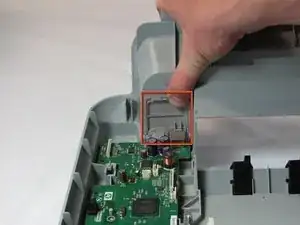

Нажмите на защёлку, расположенную на задней панели питания и USB, затем отведите панель от принтера, чтобы снять её.

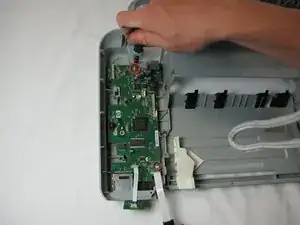

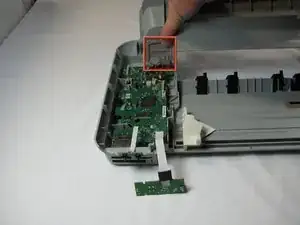

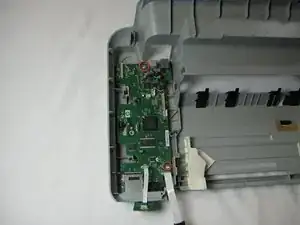

Снимите два винта Torx T10 12 мм с основной платы.

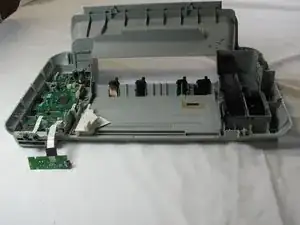

Снимите основную плату, осторожно приподняв её сзади и отведя от передней части принтера.

Будьте осторожны, не поднимайте слишком быстро, так как это может повредить основную плату.
