Ремонт шестерни захвата бумаги HP Photosmart 7520, 7510, 7525, 7515

Просмотрите это видео на YouTube. Вы не будете выполнять всё показанное там, но это хорошая отправная точка.

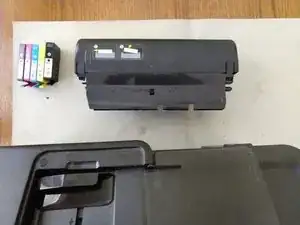

Снимите картриджи, крышку дуплексера/доступа при замятии бумаги и лоток для бумаги.

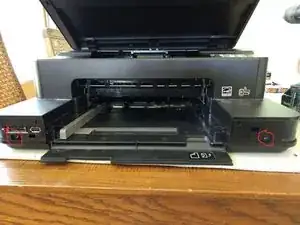

Снимите нижние боковые крышки.

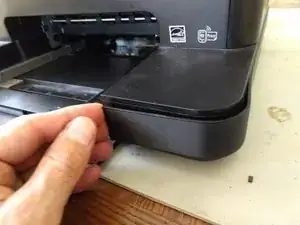

Это делается поддеванием кромки крышки, которая находится рядом с лотком для бумаги, и выталкиванием кромки наружу.

После того как эта грань выйдет, отодвиньте крышку назад.

Снимите 2 защёлки по 15 мм на правой крышке.

Разъедините часть спереди и сзади, затем откройте верх. Подденьте верхнюю часть и откиньте панель, затем вытяните крышку вверх и наружу.

Снимите два винта 10 мм.

Поднимите и вытащите правую крышку.

Обратите внимание, что левая крышка подключена к плате. Поднимите спереди и вытяните.

Снимите крышку лотка для бумаги.

Будьте осторожны.

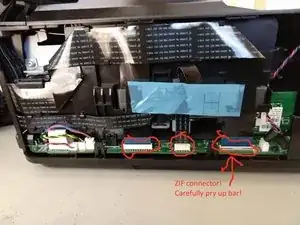

ВАЖНО: один разъем — ZIF (с нулевым усилием вставки). Поднимите фиксирующую планку и затем извлеките кабель. При сборке убедитесь, что планка поднята, вставьте кабель и опустите планку.

Кабели проходят через ферритовые кольца. Оставьте кольца на месте, но при сборке обязательно пропустите кабели обратно через них.

Осторожно отведите кабели назад.

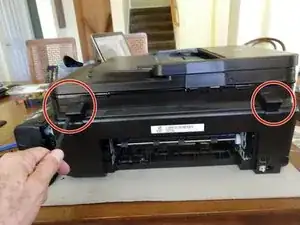

Снимите две задние крышки.

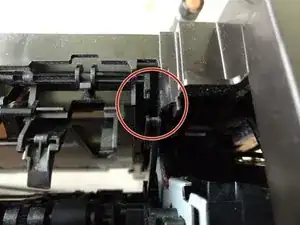

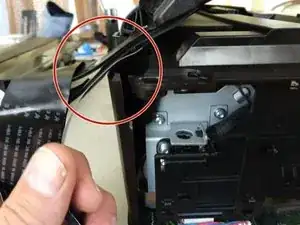

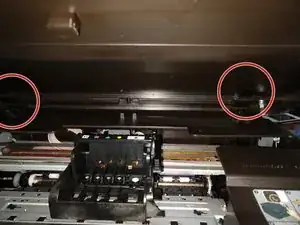

Отщёлкните петли. Это сложно. Аккуратно подайте верхнюю сборку вверх. Это создаст небольшой зазор между петлёй и верхом. Вставьте тонкий инструмент для поддевания в зазор и аккуратно потяните вниз, чтобы освободить петлю.

После отщёлкивания отведите верхнюю сборку от петель. (Вы же аккуратно отвели кабели назад перед этим шагом, верно?)

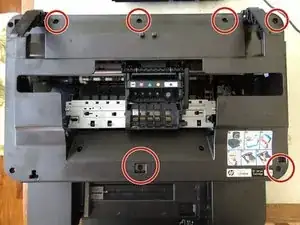

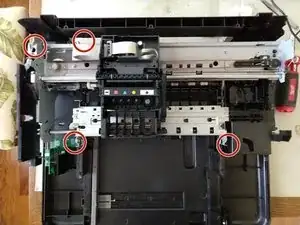

Снимите 6 винтов по 15 мм.

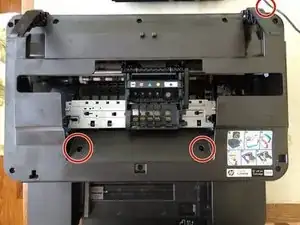

Снимите 3 винта по 10 мм, третий находится сзади.

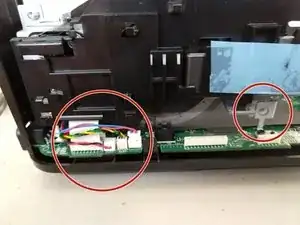

Отключите красно-синий кабель от материнской платы на боковой стороне и снимите с направляющих.

Снимите верхнюю часть.

Снимите правую сторону.

Отключите переднюю панель от материнской платы.

Снимите 2 винта по 15 мм.

Выньте переднюю панель.

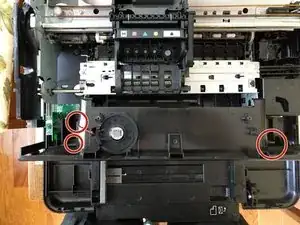

Снимите 4 винта по 15 мм.

Снимите 1 машинный винт и отключите оставшиеся кабели.

Отключите тягу.

Много трубок должно оставаться подключённым. Если они отсоединятся, это очень грязно и трудно восстановить.

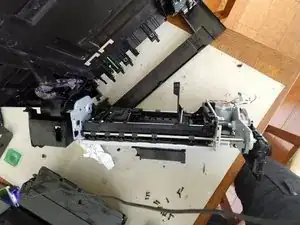

Расположите принтер так, как показано на фото.

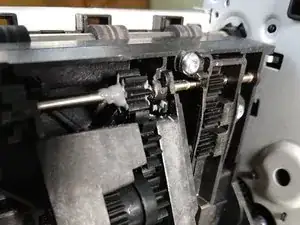

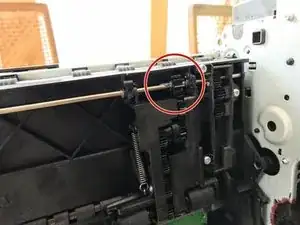

Второе и третье фото показывают место проблемы. Я пробовал метод без разборки, но он у меня не сработал. Видна масса от JB Weld.

Хорошо, я довёл вас до этого места. Я собираюсь:

счистить весь JB Weld

сдвинуть шестерню

капнуть несколько капель суперклея на шлицы, надвинуть шестерню на шлицы и дать высохнуть, пока я ем бутерброд

приготовить JB Weld и обеспечить нанесение по 360 градусов и с обеих сторон. Пожелайте мне удачи!

Несколько неприятно снова устанавливать печатающий механизм в корпус. Наденьте латексные перчатки.

Перед началом очистите прижимные ролики, которые захватывают бумагу: протрите спиртом, дайте высохнуть, немного отшлифуйте наждачной бумагой.

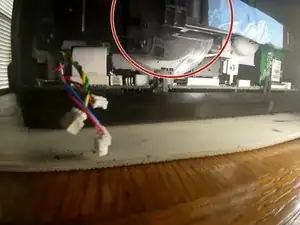

ВАЖНО: роторно‑импульсный энкодер, а затем прозрачный пластиковый диск должны быть чистыми и вставляться в этот «слот» (это опторазвязка, которая считает импульсы).
