Замена лампы сканера HP Photosmart c3180
Если сканер на вашем HP Photosmart c3180 не работает, проверьте лампу сканера.
Лампа сканера подсвечивает документ при сканировании, чтобы принтер получил более чёткое изображение документа.
Лампы сканера со временем тускнеют и в конечном итоге перегорают. В этом случае владельцу потребуется заменить лампу, чтобы восстановить работу сканера.
Для выполнения этого руководства требуются уверенные руки при работе с мелкими деталями, а также знание частей принтера.
ПЕРЕД ЗАМЕНОЙ ЛАМПЫ ОТКЛЮЧИТЕ ПРИНТЕР ОТ ЭЛЕКТРОСЕТИ
Шаг 1
Перед разборкой принтера убедитесь, что принтер отключён от питания, чтобы избежать риска травмы.
Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления была обращена к вам.
Удалите два винта Torx T10 длиной 12 мм с левой боковой панели.
Шаг 2
Сильно потяните заднюю часть боковой панели, пока она не отделится от корпуса принтера.
Поверните боковую панель вверх, одновременно потягивая её к себе, чтобы снять панель.
Шаг 3
Поверните принтер на 90 градусов по часовой стрелке.
Возьмитесь за лоток для бумаги и опустите его вниз.
Вставьте пальцы в щель в дверце принтера и потяните, чтобы опустить шторку.
Шаг 4
Поверните принтер на 90 градусов по часовой стрелке.
Удалите два винта Torx T10 длиной 12 мм.
Возьмитесь за обе стороны боковой панели и потяните её вперёд, чтобы снять панель.
Шаг 5
Поверните принтер на 90 градусов против часовой стрелки.
Поднимите крышку сканера, чтобы обнажить стекло сканера.
Шаг 6
Удалите два винта Torx T10 длиной 12 мм.
Не пытайтесь снимать верхнюю панель принтера, так как она всё ещё соединена с корпусом принтера кабелем.
Шаг 7
Поверните принтер на 90 градусов против часовой стрелки.
Внутри принтера находится маленький белый язычок. Надавите на него медиатором, пока не услышите щелчок.
Снимите переднюю панель, взяв её за переднюю часть и потянув от принтера.
Шаг 8
Поверните принтер на 90 градусов по часовой стрелке.
Отсоедините кабель, соединяющий верхнюю панель принтера с блоком кнопки питания.
Шаг 9
Осторожно поднимите верхнюю панель принтера и отведите её от корпуса принтера.
Шаг 10

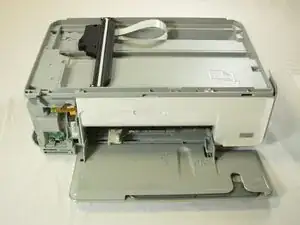

Отложите верхнюю панель принтера в сторону.

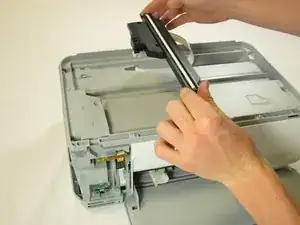

Поднимите каретку сканера вертикально, осторожно, чтобы не сорвать кабели, соединяющие её с принтером.
Шаг 11
Переверните каретку сканера, чтобы обнажить разъёмы снизу.

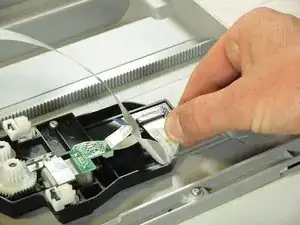

Осторожно извлеките маленький кабель из разъёма.

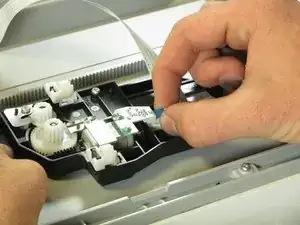

Осторожно извлеките большой кабель из разъёма.
Шаг 12
Снимите каретку сканера с поддона сканера и переверните её вверх дном.

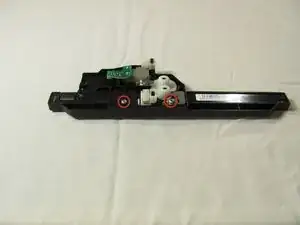

Удалите два винта Torx T10 длиной 12 мм.

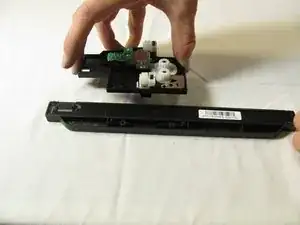

Отделите каретку сканера от лампы сканера.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
