Удаление сборки сканера

Удалите принтер из дополнительного лотка для бумаги.

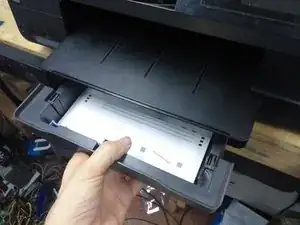

Вытяните лоток для бумаги спереди и дуплексный модуль сзади.

Удаление головки печати (смотрите руководство пользователя HP) также может снизить вероятность утечки чернил во время работы с принтером.

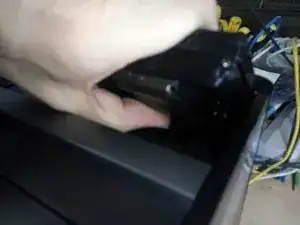

Одной рукой удерживайте панель управления, другой дотянитесь под ней и крепко тяните вниз по изогнутой опоре, чтобы отсоединить её от дисплея.

Поднимая дисплей выше, дотянитесь за коричневую пластиковую крышку и потяните её вперед, чтобы освободить.

Положите устройство на заднюю панель, чтобы получить доступ к кабелю.

Поднимите коричневый зажим и вытяните кабель.

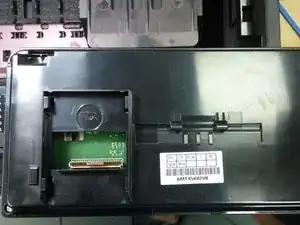

С помощью отвертки Torx T-10 открутите два винта под дисплеем (на фото).

Дисплей пока остается прикрепленным к сборке сканера. Если вам нужно отсоединить его от сканера — например, чтобы работать с принтером в открытом состоянии — вы можете отсоединить его, когда сборка сканера будет удалена.

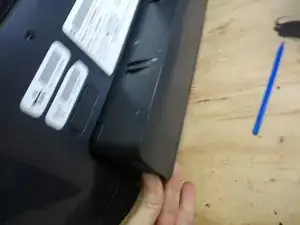

На задней части принтера удалите два винта с правого боку (слева при просмотре спереди).

Откройте дверцу на передней панели компьютера и удалите один винт в нижнем левом углу.

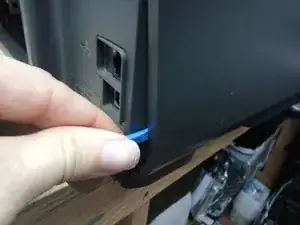

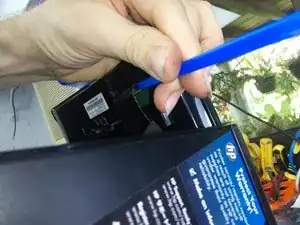

С помощью лопатки крепко надавите наружу на нижнюю заднюю часть панели.

Другой рукой толкните панель назад. Она сдвинется на полсантиметра назад и освободится.

Не могли бы вы помочь мне? Было бы полезно, если бы вы сделали снимок задней части принтера и добавили его в этот гид, чтобы можно было отметить расположение различных винтов.

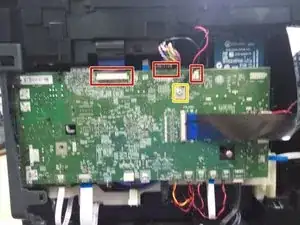

Отключите кабели сканера, лотка бумаги и светодиода (обозначены красным).

Снимите заземляющий ремешок (обозначен желтым).

В данный момент не нужно снимать другие кабели.
