Замена стекла сканера HP Photosmart c3180
Если Ваш принтер HP Photosmart C3180 продолжает выдавать сканы со штрихами, размазыванием, линиями, которые невозможно очистить, или если стекло сканера треснуто, требуется замена. При повреждении стекла качество всех отсканированных и скопированных документов значительно ухудшится. Следующее руководство содержит подробные инструкции по снятию повреждённого стекла сканера и установке нового, восстанавливая полную функциональность принтера. Перед началом любых ремонтных работ убедитесь, что принтер отключён от сети!
Шаг 1
Перед разборкой принтера убедитесь, что он отключён от сети, чтобы избежать риска получения травмы.
Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления была обращена к Вам.
Снимите два винта Torx T10 длиной 12 мм с левой боковой панели.
Шаг 2
Резко потяните заднюю часть боковой панели, пока она не отойдёт от корпуса принтера.
Поверните боковую панель вверх, одновременно тянув её на себя, чтобы снять панель.
Шаг 3
Поверните принтер на 90 градусов по часовой стрелке.
Возьмитесь за лоток для бумаги и поверните его вниз.
Вставьте пальцы в прорезь в дверце принтера и потяните, чтобы опустить заслонку.
Шаг 4
Поверните принтер на 90 градусов по часовой стрелке.
Снимите два винта Torx T10 длиной 12 мм.
Возьмитесь за обе стороны боковой панели и потяните её вперёд, чтобы снять панель.
Шаг 5
Поверните принтер на 90 градусов против часовой стрелки.
Поднимите крышку сканера, чтобы обнажить стекло сканера.
Шаг 6
Снимите два винта Torx T10 длиной 12 мм.
Не пытайтесь снимать верхнюю панель принтера пока — она всё ещё соединена с корпусом принтера кабелем.
Шаг 7
Поверните принтер на 90 градусов против часовой стрелки.
Внутри принтера находится маленькая белая защёлка. Нажмите её внутрь лопаткой до щелчка.
Снимите переднюю панель, схватив её за переднюю часть и потянув от принтера.
Шаг 8
Поверните принтер на 90 градусов по часовой стрелке.
Отсоедините кабель, соединяющий верхнюю панель принтера с узлом кнопки питания.
Шаг 9
Аккуратно поднимите верхнюю панель принтера и отведите её от корпуса.
Шаг 10
Отложите корпус принтера в сторону.

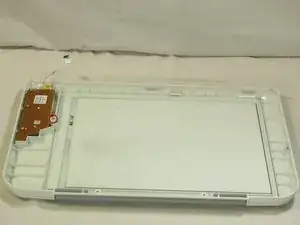

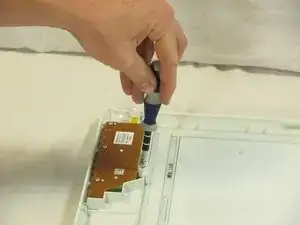

Открутите винт Torx T10 длиной 12 мм.
Снимите пластиковую защёлку, удерживающую стекло на месте.
Осторожно поднимите панель стекла сканера над пластиковым ограничителем и потяните её в сторону платы управления. Для выдвижения панели может потребоваться значительное усилие. При неосторожном снятии стекло сканера может разбиться.
Шаг 11

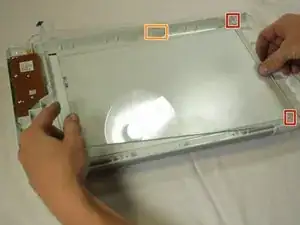

Вставьте новую панель стекла в направляющие на правой стороне верхней панели.
Нажмите большим пальцем на защёлку в верхней части панели. Захватите внешнюю кромку панели и раскрутите наружу, позволив панели стекла установить себя на место.
Шаг 12

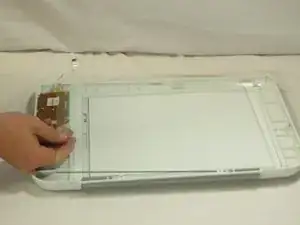

Присоедините обратно пластиковую деталь, удерживающую стекло сканера, и закрутите винт Torx 2,74 мм.
Заключение
Для повторной сборки устройства после замены стекла выполните указанные инструкции в обратном порядке, начиная со снятия верхней панели.
