Обслуживание HP Photosmart 5520

Включите принтер

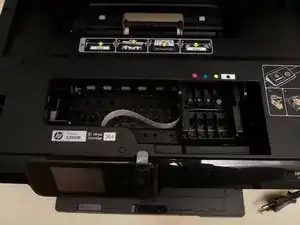

Поднимите стекло сканера и верхнюю крышку, затем печатающая головка будет по центру корпуса принтера.

Удалите картриджи с чернилами.

Отключите принтер, но не выключайте его кнопкой на передней панели. В противном случае печатающая головка вернется в слот парковки.

Используйте скотч, чтобы скрепить стекло сканера и крышку.

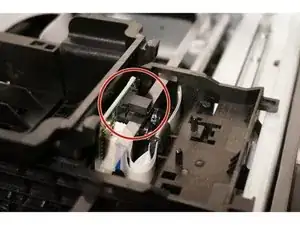

Осторожно потяните за крючок. Удерживайте стекло сканера и крышку после снятия крючка.

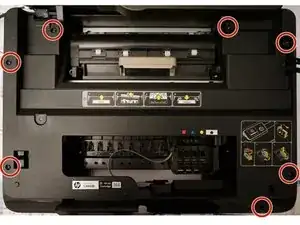

Открутите 7 торкс-винтов. Не забудьте про тот, что под наклейкой принтера (Эту наклейку нужно удалить. Нижний правый угол).

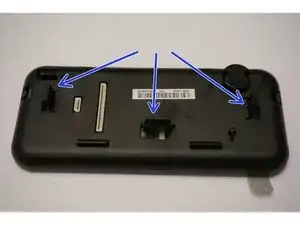

Нажмите на защелки на задней стороне LCD-панели и одновременно вытяните LCD-панель наружу. Защелки можно нащупать, но не увидеть под пластиком, на котором видно логотип HP на средней картинке. Четвертая картинка помогла бы здесь.

Затем потяните за кабелем, подключенным к LCD-панели, чтобы отключить ее от принтера.

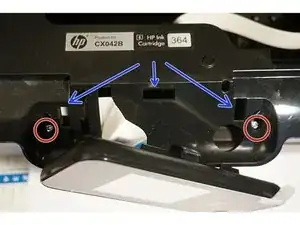

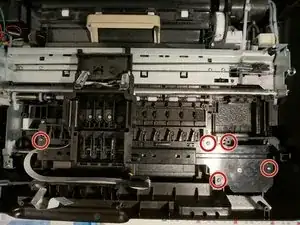

Удалите 2 оставшихся торкс-винта, скрытых под LCD-панелью.

Посмотрите, где находятся защелки (Синие стрелки).

Теперь крышку можно снять и открыть внутренние механизмы принтера.

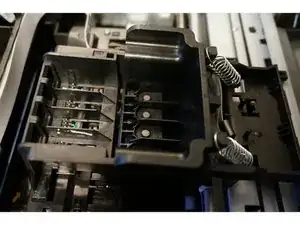

Удалите пружины, удерживающие печатающую головку.

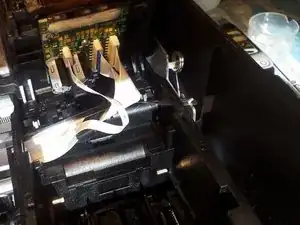

Снимите печатающую головку, потянув за ленты. Они деликатные и легко повреждаются при попытке очистки спиртом.

Если вы хотите заменить печатающую головку, номер запчасти: CN688A.

При установке печатающей головки после очистки или замены убедитесь, что горизонтальная пластиковая лента находится между пластиковыми направляющими, как показано на последней картинке. Ошибка в этом может привести к заеданию печатающей головки при включении питания в конце.
