Замена приводного мотора HP Photosmart c3180

Перед разборкой принтера убедитесь, что принтер отключен от сети, чтобы избежать риска травм.

Поверните принтер на 90 градусов против часовой стрелки так, чтобы боковая панель рядом с панелью управления была обращена к вам.

Снимите два винта Torx T10 12 мм с левой боковой панели.

Сильно потяните заднюю часть боковой панели, пока она не отойдет от корпуса принтера.

Поверните боковую панель вверх, одновременно потянув её на себя, чтобы снять панель.

Поверните принтер на 90 градусов по часовой стрелке.

Возьмите лоток для бумаги и опустите его.

Вставьте пальцы в щель в дверце принтера и потяните, чтобы опустить заслонку.

Поверните принтер на 90 градусов по часовой стрелке.

Снимите два винта Torx T10 12 мм.

Возьмите за обе стороны боковой панели и потяните её вперед, чтобы снять панель.

Поверните принтер на 90 градусов против часовой стрелки.

Поднимите крышку сканера, чтобы открыть стекло сканера.

Снимите два винта Torx T10 12 мм.

Не пытайтесь снимать верхнюю панель принтера — она всё ещё соединена с корпусом кабелем.

Поверните принтер на 90 градусов против часовой стрелки.

Внутри принтера находится маленькая белая защелка. Нажмите её внутрь при помощи лопатки, пока не услышите щелчок.

Снимите переднюю панель, взяв её за переднюю часть и оттянув от принтера.

Поверните принтер на 90 градусов по часовой стрелке.

Отсоедините кабель, соединяющий верхнюю панель принтера с блоком кнопки питания.

Осторожно приподнимите верхнюю панель принтера и отведите её от корпуса.

Отложите верхнюю панель принтера в сторону.

Снимите два винта Torx T10 12 мм с передней верхней части принтера

Поверните принтер на 90 градусов против часовой стрелки.

Отсоедините кабель сканера от основной платы.

Возьмите кабель за нижнюю часть и потяните прямо вверх. Не расшатывайте его из стороны в сторону и не скручивайте — это может повредить соединение.

Поверните принтер на 90 градусов по часовой стрелке.

Двумя руками поднимите лоток сканера от корпуса принтера.

Снимите плату кнопки питания с опорной рамы, сжав левую сторону и одновременно потянув вперед и влево.

Подденьте защёлку, удерживающую дополнительную плату управления, лопаткой и потяните её вперед, чтобы снять.

Будьте осторожны, чтобы не тянуть слишком сильно за кабель, соединяющий плату управления кнопкой питания и дополнительную плату управления с основной платой.

Снимите два винта Torx T10 12 мм.

Двумя руками снимите опорную раму с корпуса принтера.

Снимите дверцу принтера и лоток для бумаги, установив их в закрытое положение (не класть их на плоскость), затем поверните их вверх и поднимите левую сторону.

Снимите оба картриджа, взяв их за переднюю часть и потянув вниз.

Убедитесь, что каретка принтера полностью сдвинута вправо.

Снимите винт Torx T10 6 мм с левой стороны узла направляющей.

Снимите винт Torx T10 12 мм с левой стороны узла направляющей.

Осторожно сдвиньте каретку картриджей влево до упора.

Снимите два винта Torx T10 12 мм.

Снимите два винта Torx T10 6 мм.

Поверните принтер на 90 градусов против часовой стрелки.

Отсоедините кабель, соединяющий каретку чернильного картриджа с основной платой.

Тяните строго вверх, чтобы освободить кабель от основной платы. Не крутите и не раскачивайте кабель, так как это может повредить его.

Возможно, придётся поднять каретку одной рукой, чтобы добраться до кабеля свободной рукой, как показано.

Осторожно снимите разъём, держащий провода мотора привода на основной плате.

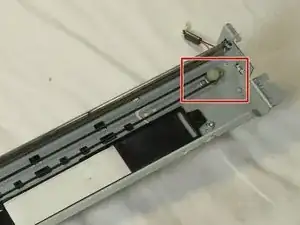

Сдвиньте каретку чернильного картриджа полностью вправо.

Двумя руками аккуратно поднимите направляющую каретки чернильного картриджа с корпуса принтера.

Отложите корпус принтера в сторону.

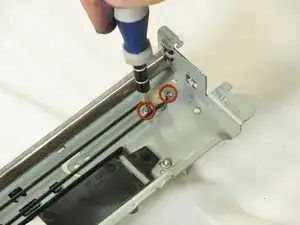

Снимите два крепёжных винта мотора (Torx T10, 4 мм), как показано на изображениях 1–2.

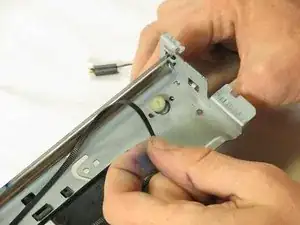

Схватите нижнюю часть мотора привода (скрыт за кожухом на изображениях 1–2) и отведите его от центра петли кабеля, чтобы снять натяжение с кабеля.

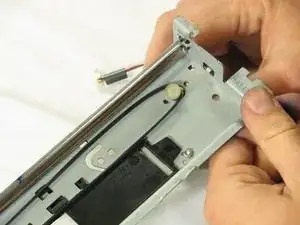

Пальцами отцепите кабель от мотора привода.

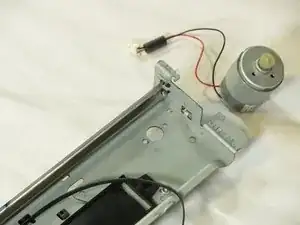

Снимите мотор привода принтера, осторожно потянув его вниз.
