Замена платы видеовыходов HP w2216h

Убедитесь в том, что Вы заземлены, блок питания отключён и на Вас надеты защитные очки.

Используя отвёртку Philips #000, выкрутите 4 круглых винта длиной 12 мм на задней панели.

Отвёрткой Philips #000 выкрутите 2 плоских винта длиной 12 мм, расположенных над кронштейном крепления подставки.

Используя отвёртку PH1 с гибким удлинителем длиной 150 мм, выкрутите 1 винт Philips, находящийся под кронштейном крепления подставки.

Подставка легко снимается.

Не вставляйте металлическую лопатку между металлом и стеклом. Она должна размещаться под обрамлением и над металлической частью.

Поверните монитор так, чтобы экран был обращён к Вам.

Подденьте чёрное обрамление сверху металлической части, поместив металлическую лопатку между обрамлением и металлом, и слегка проверните инструмент.

Лучше всего поддевать в нижних левом и правом углах чёрного обрамления.

Будьте осторожны с проводами, подключенными к кнопке включения и к управляющим кнопкам. Проявляйте особую осторожность, чтобы не повредить кнопку.

Поднимите экранную сборку от пластикового корпуса по углам.

Отключите 4 разъёма с левой стороны монитора сзади.

Снимите серую ленту с верхней части монитора, чтобы открыть шлейф.

Отключите шлейф, сдвинув разъём к центру экранной сборки.

Снимите отражающую ленту рядом с серой лентой.

Выкрутите 4 круглых винта PH1 длиной 8 мм по внешнему краю экранной сборки.

Поднимите экран от экранной сборки.

Снимите ленту, удерживающую провода каждого динамика на экранной сборке.

Выкрутите два винта Philips #000 длиной 8 мм на каждом динамике.

Извлеките динамики, поднимая их вертикально вверх от экранной сборки.

Отключите кабели, соединяющие динамики с платой сигнального выхода.

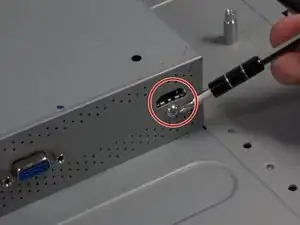

Выкрутите единственный винт Phillips #000, расположенный над портом HDMI.

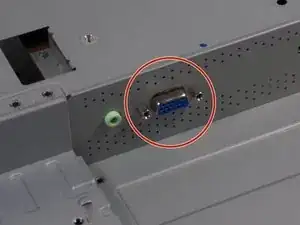

Выкрутите два шестигранных винта диаметром 2,5 мм по обе стороны от порта VGA.

Выкрутите все винты Phillips #000 длиной 8 мм, удерживающие плату на месте.

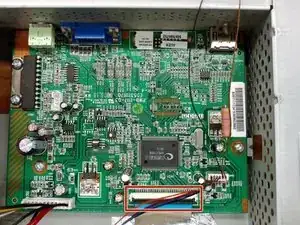

Отключите шлейф в нижней части платы, сдвинув его от платы.

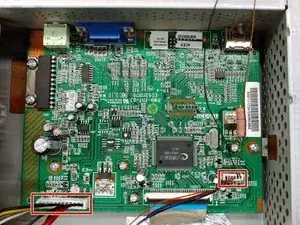

Отключите оба проводных жгута, оставшихся на плате.

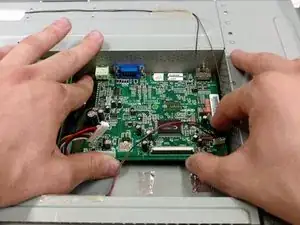

Извлеките плату из экранной сборки, потянув её сначала в сторону от стенки, где крепятся порты, а затем вверх.
