Замена подшипников по оси X в Prusa i3 MK3

Если подшипники по оси X в вашей PRUSA i3 MK3 изношены и требуют замены, они могут издавать шум и препятствовать плавному движению сборки экструдера. Если необходимо заменить подшипники по оси X в вашей PRUSA i3 MK3, выполните шаги этого руководства. Убедитесь, что вы не потеряете никакие детали или винты с шестигранной головкой, которые снимаются при замене.

Шаг 1

Разместите принтер так, чтобы экран был повернут влево.

С помощью кнопки Вкл/Выкл переведите принтер в положение Выкл.

Убедитесь, что принтер выключен, визуально осмотрев экран. Если экран не подсвечивается, принтер выключен.

Перед началом разборки убедитесь, что принтер остыл до комнатной температуры.

Шаг 2

Разместите принтер так, чтобы экран был обращён от вас.

Снимите пять винтов с шестигранной головкой 2.5 мм × 10 мм на задней части сборки экструдера.

Снимите заднюю крышку и оттяните её от сборки экструдера. Не натягивайте сильно провода.

Шаг 3

Разместите принтер так, чтобы экран был обращён к вам.

Ослабьте установочный винт натяжения 2.5 мм × 18 мм.

Ослабьте два винта с шестигранной головкой 2.5 мм × 18 мм справа, удерживающих мотор по оси X.

Слегка ослабьте поворотный винт 2.5 мм × 18 мм слева. Этот винт будет служить шарниром для мотора по оси X.

Поверните мотор, чтобы снять натяжение с ремня.

Шаг 4

Разместите принтер так, чтобы экран был обращён от вас.

Ослабьте винты с шестигранной головкой 2.5 мм × 18 мм и 2.5 мм × 30 мм, которые удерживают ремень. Снимать эти винты полностью не нужно.

Снимите ремень с зажимов ремня, потянув ремень на себя.

Выведите ремень из его направляющей. Ремень должен быть полностью снят.

Шаг 5

При сборке убедитесь в правильном натяжении ремня перед повторным присоединением задней крышки сборки экструдера.

При размещении сборки экструдера в центре рельсов по оси X нажмите верх ремня с умеренным усилием. Верхняя часть ремня не должна доставать до нижней части ремня.

Шаг 6

Разместите принтер так, чтобы экран был обращён к вам.

Снимите два винта с шестигранной головкой 2.5 мм × 10 мм, которые фиксируют кронштейн стержня и винта по оси Z. Повторите для обоих кронштейнов.

Шаг 7

Поднимите каретку по оси X со стержня и винта по оси Z.

Мотор по оси X можно снять и отложить в сторону для упрощения разборки.

Будьте внимательны, чтобы не повредить проводку.

Шаг 8

Поместите каретку по оси X на платформу и расположите её так, чтобы передняя часть сборки экструдера была обращена к вам.

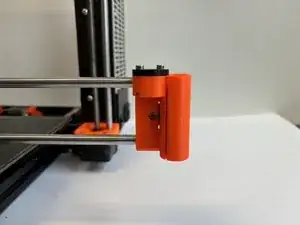

Удерживая стержни по оси X, снимите монтажный кронштейн стержня с правой стороны каретки.

Осторожно сдвиньте сборку экструдера вправо с направляющих стержней по оси X.

Шаг 9

Поместите переднюю часть сборки экструдера на платформу так, чтобы получить доступ к задней части.

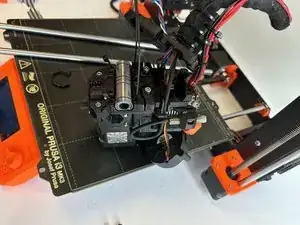

Найдите подшипники по оси X на задней части сборки экструдера.

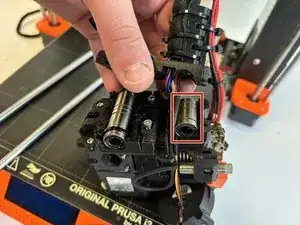

Снимите нижний подшипник; он не закреплён стяжками.

Шаг 10

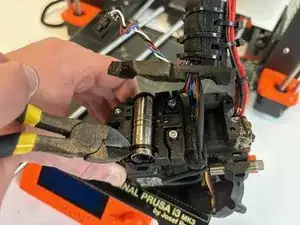

Используйте бокорезы, чтобы перерезать имеющиеся стяжки.

Выньте стяжки из корпуса и утилизируйте.

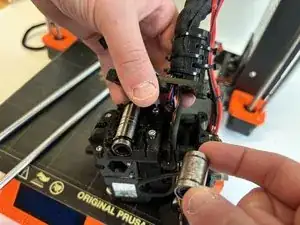

Снимите верхние два подшипника со сборки экструдера.

Шаг 11

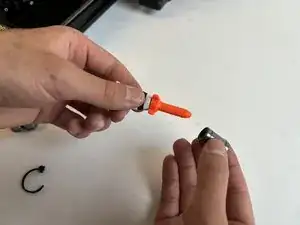

При сборке смажьте подшипники по оси X с помощью аппликатора смазки PRUSA.

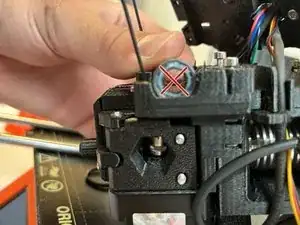

При установке подшипников по оси X шарики внутри подшипников должны образовывать диагональный «X», а не вертикальный «+».

Шаг 12

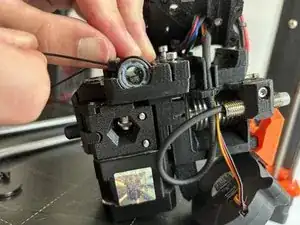

При сборке вставьте стяжки обратно в пазы корпуса и затяните их, чтобы зафиксировать верхние два подшипника.

Заключение

Для сборки устройства следуйте инструкциям в обратном порядке. В качестве ориентира используйте шаги 10 и 11.
