02 | Сборка рамы Z

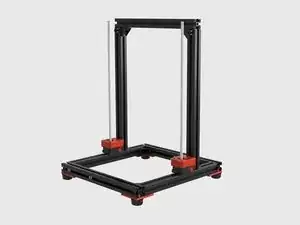

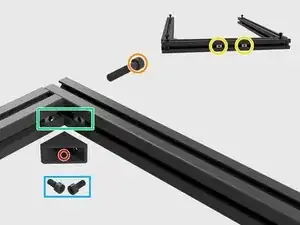

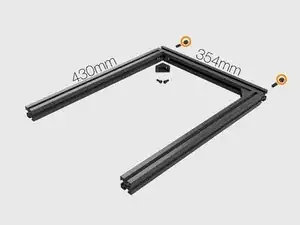

Выровняйте алюминиевые профили, как показано на фотографии. 2 x винта с цилиндрической головкой M8 для верхних углов X-рамы. Пока не затягивайте их полностью. Только удерживайте форму рамы. (Не забудьте вставить T-гайки перед затягиванием M8)

2 x T-гайки для каждого угла.

Черные металлические уголки типа L для каждого угла.

2 x винта с цилиндрической головкой M6 для каждого угла.

Вставьте 2 x T-гайки в верхний профиль, как показано на фотографии, чтобы позже можно было установить держатель катушки.

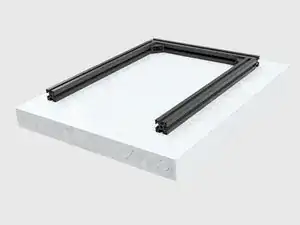

Положите вашу Z-раму на ровную поверхность, например стекло или мрамор, и затем затяните винты.

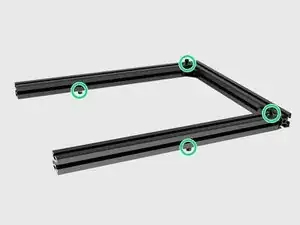

Вставьте 2 T-гайки спереди и 2 T-гайки сзади. Положение винтов пока не важно. Легко затяните винтами M6x14 только чтобы удержать их на месте.

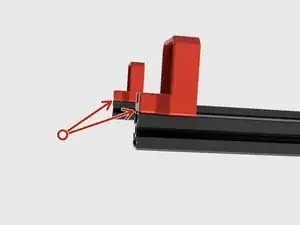

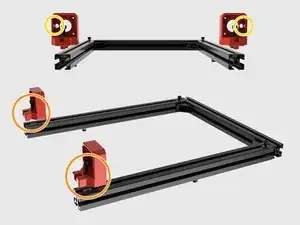

Напечатанные держатели двигателя Z должны устанавливаться в определённом направлении. Отверстия для гладких направляющих должны располагаться по бокам, как показано на фотографии.

Вставьте ещё 2 T-гайки и установите 2 x напечатанных держателя двигателя Z.

Выровняйте держатели двигателя Z по концам профилей и затяните винты с цилиндрической головкой M6x14.

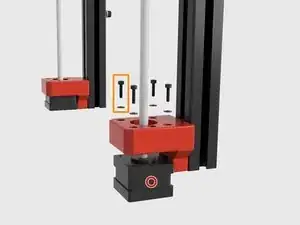

Установите и посадите моторы Z в держатели двигателей Z.

Используйте 4 x винта M3x10 и 4 x шайбы M3 для крепления каждого мотора на месте.

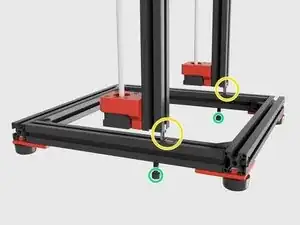

Вставьте слепые уголки L в профили Z-рамы.

Прикрутите винты M8x40, но не затягивайте их полностью.

При сборке соединений с несколькими точками крепления лучше не затягивать полностью никакие винты до установки остальных, чтобы обеспечить правильное выравнивание. Затягивайте их по порядку: после легкого затягивания винтов M8 затяните уголки L, затем снова затяните винты M8 и в конце окончательно затяните уголки.
