Замена нагревательного элемента и датчика температуры в 3D-принтере Monoprice Select Mini V2

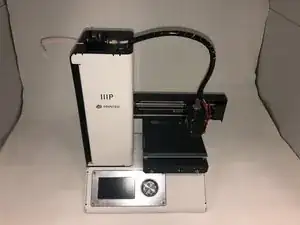

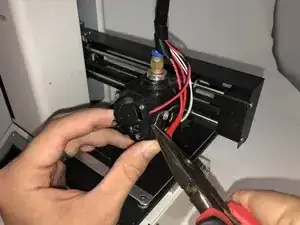

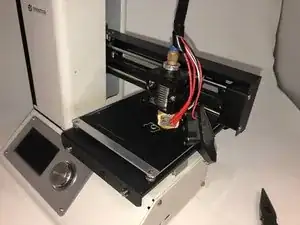

Используйте плоскогубцы с удлинёнными носиками, чтобы снять две пружинные скобы по обе стороны кожуха, закрывающего хотенд.

Снимите вентилятор рукой.

Удалите два винта с крестообразным шлицем длиной 18 мм, которые закрепляют кожух.

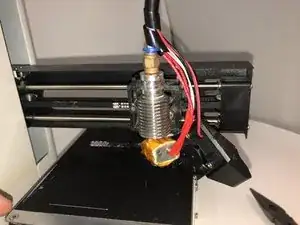

Выньте хотенд из кожуха.

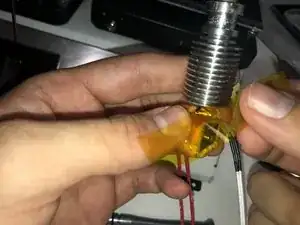

Используйте небольшой канцелярский нож, чтобы разрезать изоляцию, покрывающую нагревательный блок.

Цель — получить доступ к тому, что находится под изоляцией, а не полностью удалять её. Полное удаление изоляции вероятно повредит её.

Оттяните изоляцию, пока не получите доступ к установочному винту в нижней части нагревательного блока.

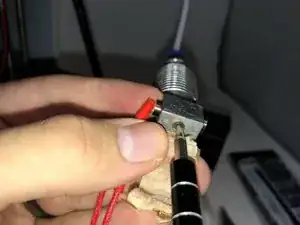

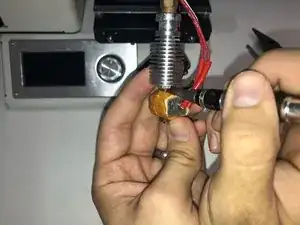

Ослабьте установочный винт шестигранным ключом.

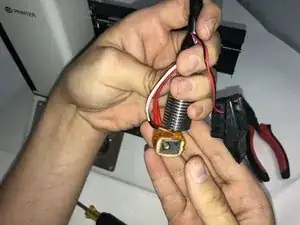

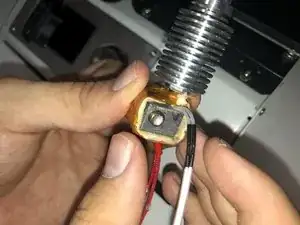

Извлеките нагревательный элемент из нагревательного блока.

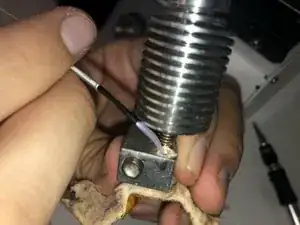

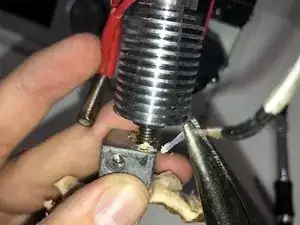

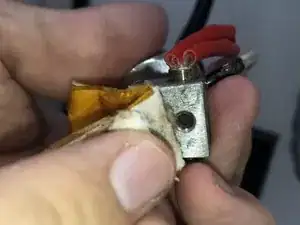

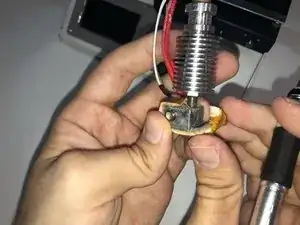

Используйте тупую сторону лезвия, чтобы соскоблить излишки термопасты, фиксирующие датчик температуры.

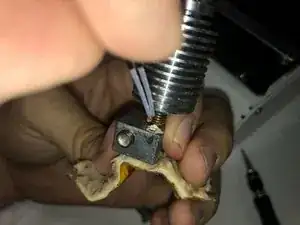

Извлеките датчик температуры.

Термопаста — это затвердевшая паста вокруг отверстия, в котором расположен датчик температуры.

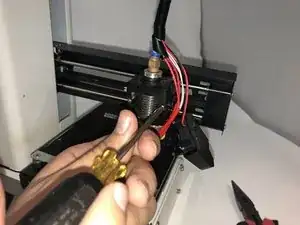

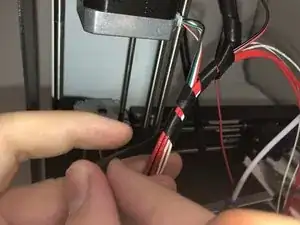

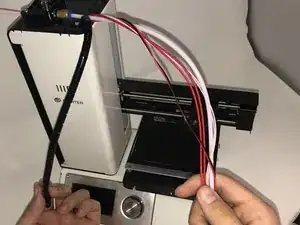

Размотайте спиральную оплётку с проводов, идущих от хотенда к корпусу принтера.

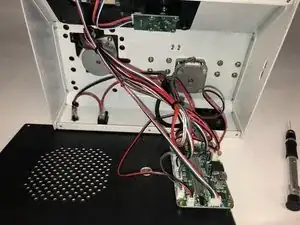

Положите принтер на спину, чтобы получить доступ к нижней панели.

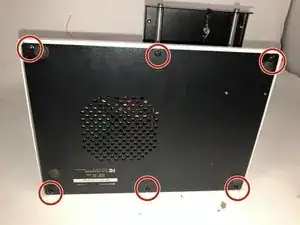

Удалите шесть винтов с крестообразным шлицем длиной 8 мм и осторожно снимите нижнюю панель.

На этом шаге не отсоединяйте никакие провода.

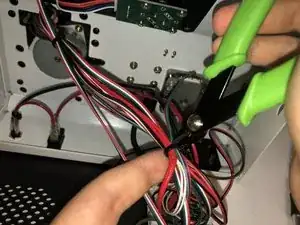

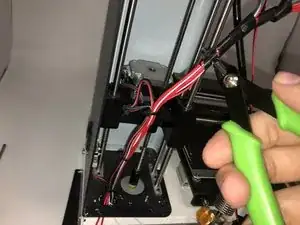

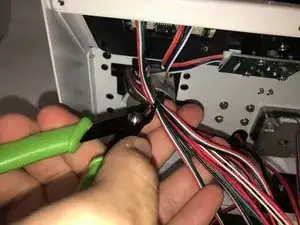

Перережьте стяжки, удерживающие пучок проводов вместе.

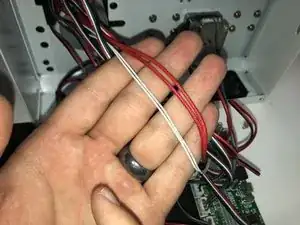

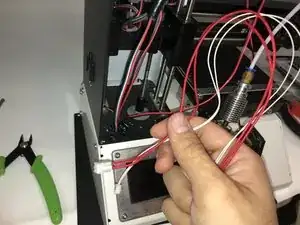

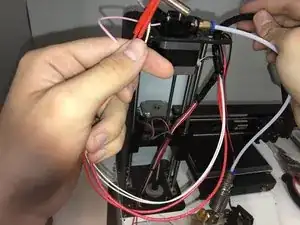

Найдите пару толстых красных проводов — для нагревательного элемента, и пару тонких белых проводов — для датчика температуры.

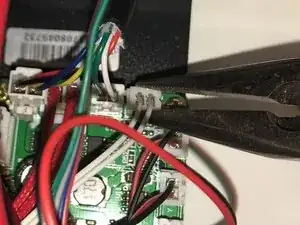

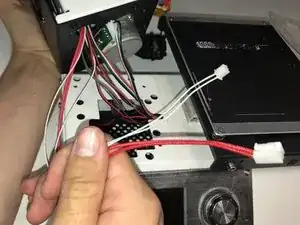

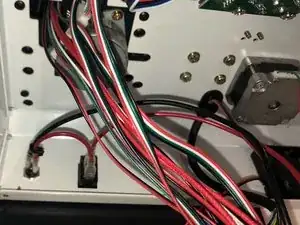

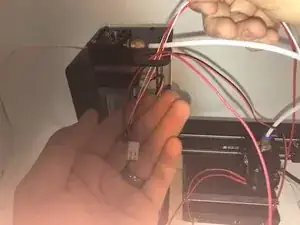

Найдите места подключения каждой пары проводов к основной плате и отсоедините их с помощью плоскогубцев с удлинёнными носиками.

У большого разъёма нагревательного элемента есть защёлка, которую нужно будет нажать, чтобы отсоединить провода.

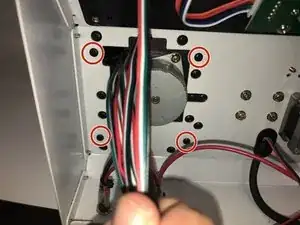

Удалите четыре винта с крестообразным шлицем, удерживающие вертикальную секцию принтера на основании.

Эти винты затянуты сильно — будьте осторожны, чтобы не срезать шлиц при их выкручивании.

Эти винты также 8 мм, но имеют чуть меньший диаметр, чем винты, удерживающие нижнюю панель. Держите их отдельно, чтобы не перепутать.

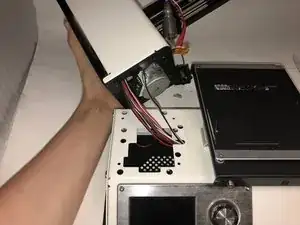

Снимите вертикальную часть принтера с основания.

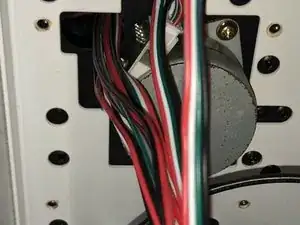

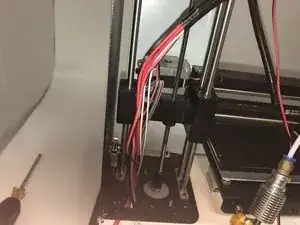

Протяните провода нагревательного элемента и датчика температуры через отверстие в основании.

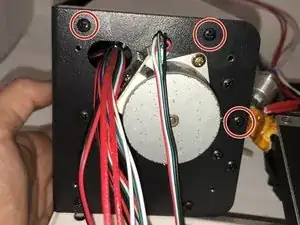

Удалите три винта с крестообразным шлицем с нижней части вертикального узла, которые удерживают переднюю панель.

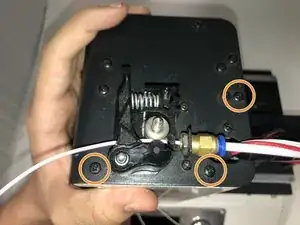

Удалите три винта с крестообразным шлицем с верхней части вертикального узла, которые удерживают переднюю панель.

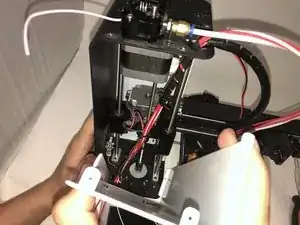

Снимите переднюю панель с вертикального узла.

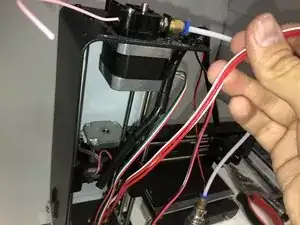

Протолкните провода нагревательного элемента и датчика температуры через отверстие в верхней части вертикального узла.

Перережьте оставшиеся стяжки, удерживающие провода вместе.

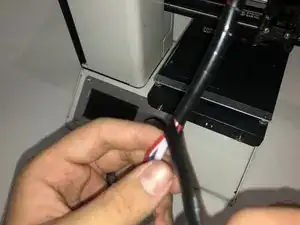

Размотайте оставшуюся оплётку с пучка проводов.

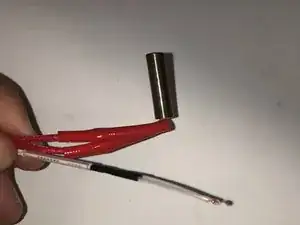

Снимите старый нагревательный элемент и датчик температуры.

Вставьте новый нагревательный элемент в нагревательный блок.

Затяните установочный винт, чтобы зафиксировать нагревательный элемент.

Вставьте новый датчик температуры в нагревательный блок.

Если датчик не держится на месте, может потребоваться нанести небольшое количество термопасты для фиксации.

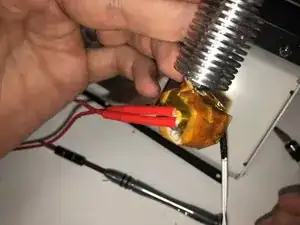

Используйте каптоновую ленту, чтобы закрепить изоляцию вокруг нагревательного блока.

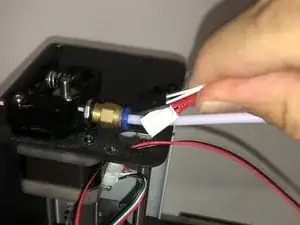

Протяните провода от новых компонентов через отверстие в верхней части вертикальной сборки.

В дальнейшем используйте шаги 15–1 в качестве руководства по повторной сборке устройства, игнорируя шаги 4 и 5.

Не забудьте заменить стяжки для организации проводов.

Четыре винта, которые крепили вертикальную сборку к основанию, отличаются от других винтов, удерживающих панели. Затяните их хорошо.
