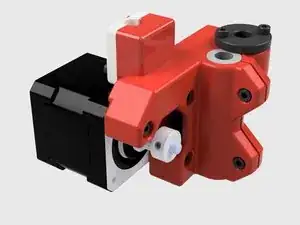

04 | Узел осей Z и X

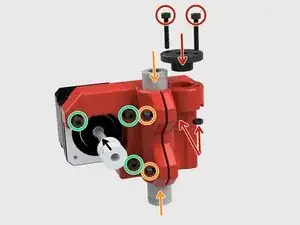

Вставьте подшипники Misumi LM8UU в держатель мотора по оси X. Используйте 2 x винта с потайной головкой M3x10 и 2 x нейлоновые гайки M3 для сжатия держателя подшипника. Не затягивайте слишком сильно, просто для того, чтобы подшипник держался на месте. Не больше.

Внимание, гайки для подшипников — это нейлоновые гайки M3, а не обычные гайки.

Установите нейлоновую гайку POM на место и выровняйте непотайные отверстия. Используйте 2 x винта с потайной головкой M3x18 и 2 x гайки M3 для крепления нейлоновой гайки POM.

Прикрепите шкив GT2 к валу мотора, но не затягивайте小 винты на шкиве полностью.

Используйте 3 x винта с потайной головкой M3x18 и 2 x гайки M3 для крепления нейлоновой гайки POM.

Вставьте 2 x квадратные гайки M3 в корпус держателя мотора и 1 x квадратную гайку M3 в корпус направляющей для кабеля.

Используйте винт с потайной головкой M3x0.6 для крепления кожуха направляющей кабеля X мотора.

После установки кабеля X мотора через направляющий канал используйте винт с потайной головкой M3x12 для верхнего отверстия и винт с потайной головкой M3x18 для нижнего отверстия для крепления крышки направляющей кабеля X мотора.

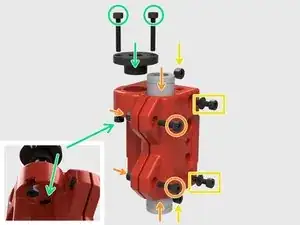

Вставьте 2 x подшипника LMU8. Используйте 2 x нейлоновые гайки M3 и винты с потайной головкой M3x10, чтобы затянуть подшипники только для того, чтобы удерживать их на месте. Внимание! НЕ ЗАТЯГИВАЙТЕ больше!

Установите нейлоновую гайку POM и выровняйте непотайные отверстия для винтов. Используйте 2 x гайки M3 (Смотрите маленькое изображение в левом нижнем углу, чтобы вставить одну из гаек M3) и 2 x винта с потайной головкой M3x18 для крепления нейлоновой гайки POM на месте.

Вставьте 2 x нейлоновые гайки M3 сверху и снизу для крепления промежуточных проставок. Используйте 2 x шайбы M3 и винты с потайной головкой M3x10 для затяжки позже, чтобы устранить избыточное пространство между стержнями и держателями оси X.

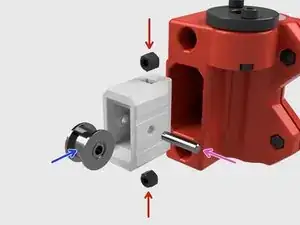

Вставьте 2 x нейлоновые гайки M3 в натяжитель ремня.

Вставьте шкив-идлер внутрь натяжителя ремня.

Используйте поставляемый штифт, чтобы закрепить шкив-идлер.

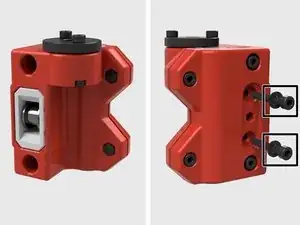

Используйте 2 x шайбы M3 и 2 x винта с потайной головкой M3x20 для крепления натяжителя ремня. Закрепите гайки M3 в натяжителе и затяните винты M3 до зазора натяж
