Замена каретки по оси X Prusa i3 MK3

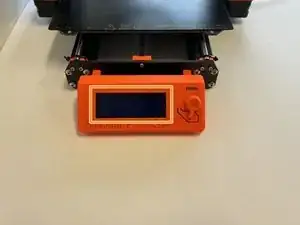

Разверните принтер так, чтобы экран был с левой стороны.

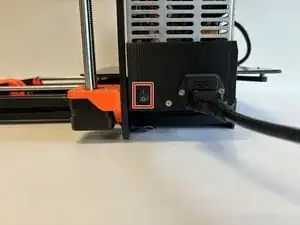

С помощью кнопки Вкл/Выкл переведите принтер в положение Выключено.

Убедитесь, что принтер выключен, визуально проверив экран. Если экран не подсвечен, принтер выключен.

Перед началом разборки убедитесь, что принтер остыл до комнатной температуры.

Разверните принтер так, чтобы экран был от вас.

Снимите пять винтов с внутренним шестигранником 2.5 мм x 10 мм на задней части узла экструдера.

Снимите заднюю крышку и отведите её от узла экструдера. Не натягивайте сильно провода.

Разверните принтер так, чтобы экран был перед вами.

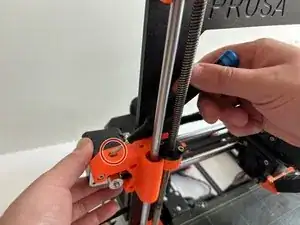

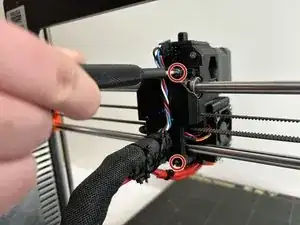

Ослабьте натяжной винт 2.5 мм x 18 мм.

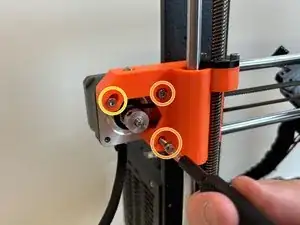

Ослабьте два винта с внутренним шестигранником 2.5 мм x 18 мм справа, удерживая мотор оси X.

Слегка ослабьте поворотный винт 2.5 мм x 18 мм слева. Этот винт будет служить опорой для поворота мотора оси X.

Поверните мотор, чтобы снять натяжение с ремня.

Разверните принтер так, чтобы экран был от вас.

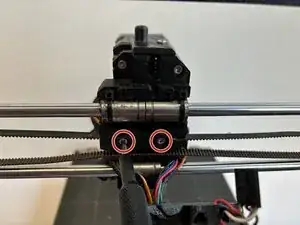

Ослабьте винты с внутренним шестигранником 2.5 мм x 18 мм и 2.5 мм x 30 мм, которые удерживают ремень. Эти винты снимать не нужно.

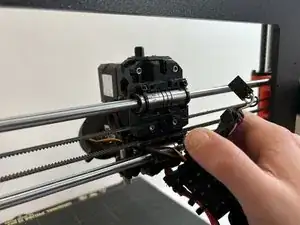

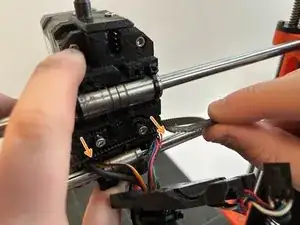

Снимите ремень с зажимов ремня, потянув ремень на себя.

Выведите ремень из его направляющей. Ремень должен быть полностью снят.

При сборке убедитесь в правильном натяжении ремня перед повторным установлением задней крышки узла экструдера.

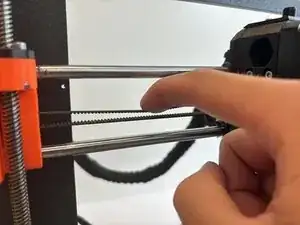

При размещении узла экструдера в центре рельсов по оси X нажмите верх ремня с умеренным усилием. Верх ремня не должен соприкасаться с нижней частью ремня.

Разверните принтер так, чтобы экран был перед вами.

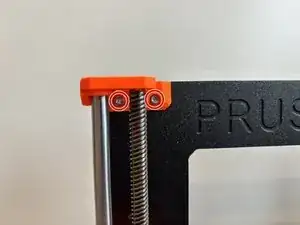

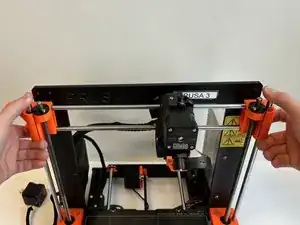

Снимите два винта с внутренним шестигранником 2.5 мм x 10 мм, которые закрепляют кронштейн стержня и винта по оси Z. Сделайте это для обоих кронштейнов.

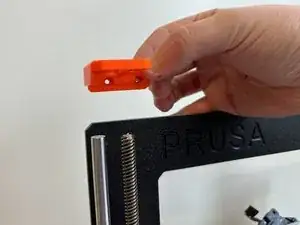

Поднимите каретку по оси X со стержня и винта по оси Z.

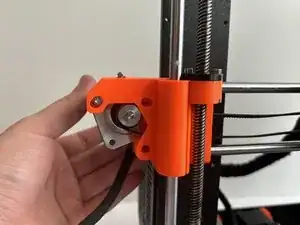

Мотор оси X можно снять и отложить в сторону для облегчения разборки.

Будьте осторожны, чтобы не повредить проводку.
