Как прочистить сопло 3D-принтера Prusa i3 MK3
Воспользуйтесь этим руководством, чтобы устранить засорение и вытекание пластика из нагретого узла экструдера. Хотя другие принтеры могут использовать такой же нагретый узел, в данном руководстве рассматривается модель Prusa i3 MK3S+.
Если из верхней части теплоотвода вашего принтера Prusa i3 MK3 вытекает обгоревший пластик, скорее всего, нагретый узел собран неправильно.
Неправильная сборка нагретого узла — распространённая проблема, с которой сталкиваются при замене сопел. Вытекание может быть не сразу заметно, но проявляется в виде капель пластика на отпечатках или накопления расплавленного пластика на теплоотводе.
В этом руководстве мы будем нагревать сопло до 285 градусов Цельсия, поэтому обращайтесь с деталями осторожно. Если вы извлекли нагретую деталь и пока не можете установить её обратно, положите её на поверхность, устойчивую к высокой температуре, например, на керамическую пластину.
Шаг 1
Установите температуру сопла на значение, рекомендованное для используемого пластика.

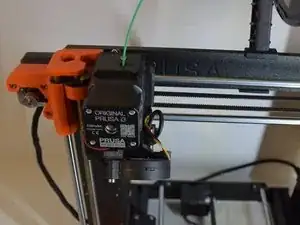

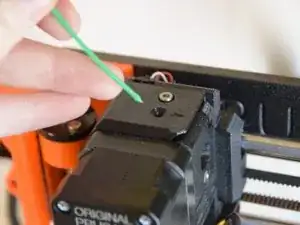

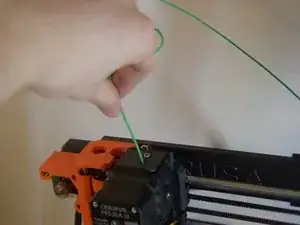

Пока принтер нагревается, аккуратно потяните за пластик и извлеките его.
Шаг 2

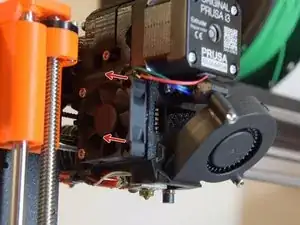

Открутите верхний правый винт M3x14 вентилятора теплоотвода.
Открутите нижний правый винт M3x20 вентилятора теплоотвода.

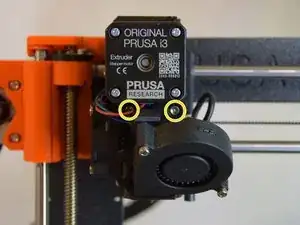

Ослабьте, но не выкручивайте винты M3x14, расположенные под двигателем экструдера.

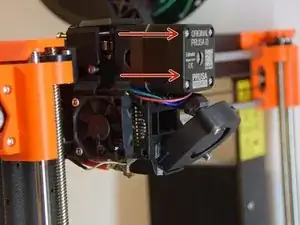

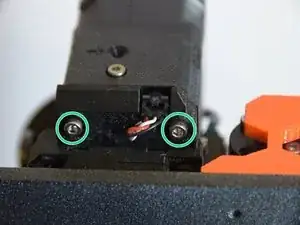

Ослабьте, но не выкручивайте винты M3x14, расположенные сверху сзади подающего механизма экструдера.
Шаг 3

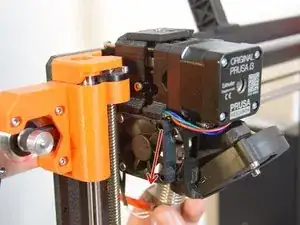

Убедитесь, что кабель двигателя экструдера достаточно свободен, чтобы корпус можно было разъединить.

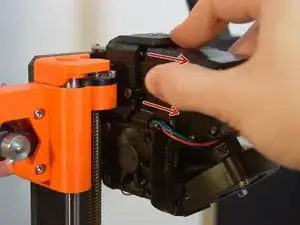

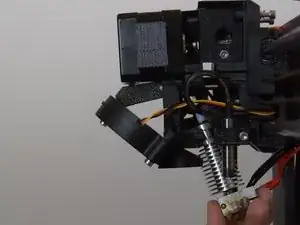

После снятия винтов вентилятора теплоотвода аккуратно разъедините корпус экструдера.
Шаг 4

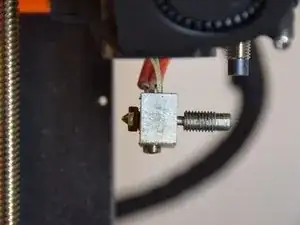

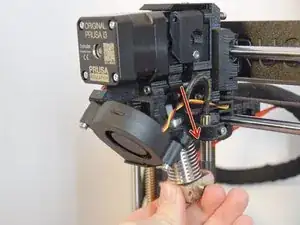

Когда нагретый узел остынет до прикосновения, аккуратно извлеките его из корпуса.
Шаг 5
Будьте осторожны с кабелями, подключёнными к нагретому узлу; чрезмерное натяжение может привести к их отрыву.

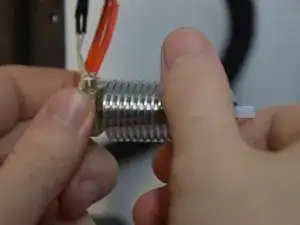

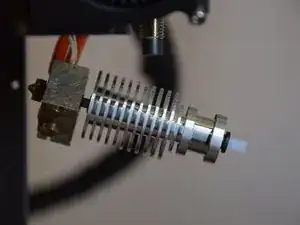

Открутите и снимите теплоотвод с нагретого узла.
Шаг 6
Нагрейте сопло до 285 градусов Цельсия. Нагрев вызовет расширение блока, что позволит безопасно снять детали.

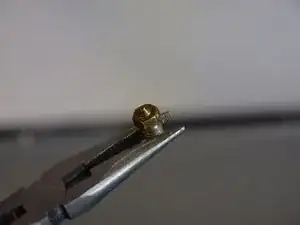

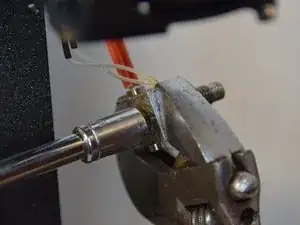

Удерживая блок, открутите сопло.
Шаг 7

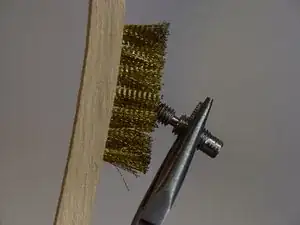

Следите за щёткой, используемой для очистки сопла; если металл щётки твёрже металла сопла, это может повредить сопло.
В данном случае для очистки медного сопла используется латунная щётка, чтобы не повредить его. Латунная щётка подойдёт для большинства сопел, однако уточните, из какого материала изготовлено ваше сопло, чтобы не повредить его.

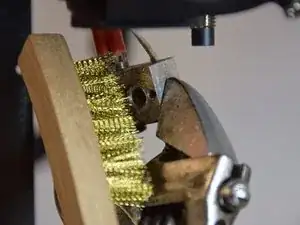

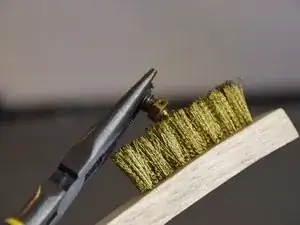

Очистите сопло металлической щёткой.
Шаг 8

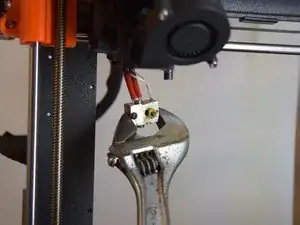

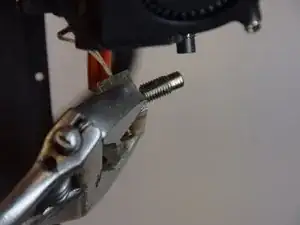

Удерживайте теплоотвод гаечным ключом.
Аккуратно открутите резьбу теплоотвода.
Очистите резьбу теплоотвода щёткой.
Шаг 9
Очистите теплоотвод проволочной щёткой.
Шаг 10

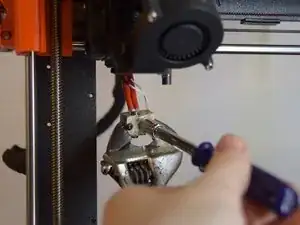

Нагрейте сопло до 285 градусов Цельсия, чтобы теплоотвод расширился, и удерживайте его гаечным ключом.
Аккуратно наверните резьбу теплоотвода пассатижами, оставив небольшой зазор, чтобы она не была заподлицо с теплоотводом.
Вкрутите очищенное сопло, оставив зазор между соплом и теплоотводом.
Докрутите резьбу теплоотвода до полного соприкосновения с теплоотводом.
Затяните сопло ещё раз, пока не почувствуете, что резьба сопла касается резьбы теплоотвода — это предотвратит скопление пластика в резьбе теплоотвода.
Шаг 11
Наверните теплоотвод на резьбу.
Вставьте нагретый узел обратно в корпус.
Шаг 12
Закрутите винты M3x14.
Закрутите винт M3x20.
Теперь сопло вашего принтера полностью очищено и собрано!
Заключение
Проблема вытекания обгоревшего пластика из экструдера устранена, и вы можете продолжать печать! Перед этим не забудьте откалибровать принтер.
Перевод руководства с ifixit.com
