Замена датчика филамента Prusa i3 MK3

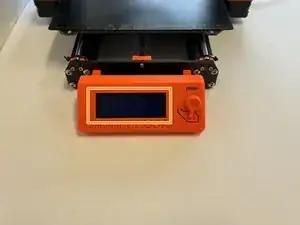

Разверните принтер так, чтобы экран был слева.

С помощью выключателя включения/выключения переведите принтер в положение Выкл.

Убедитесь, что принтер выключен, визуально проверив экран. Если экран не горит, принтер выключен.

Перед началом разборки убедитесь, что принтер остыл до комнатной температуры.

Разверните принтер так, чтобы был доступ к верхней части головки экструдера.

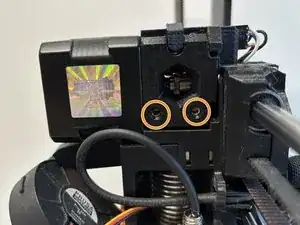

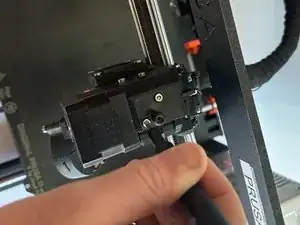

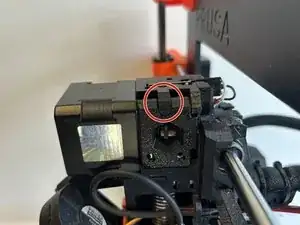

Снимите два винта с внутренним шестигранником 2,5 мм × 10 мм. Эти винты крепят крышку датчика филамента.

Снимите крышку датчика филамента.

Разверните принтер так, чтобы экран был справа.

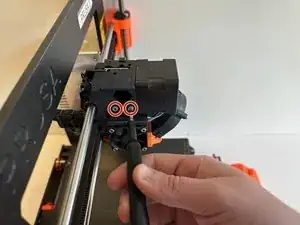

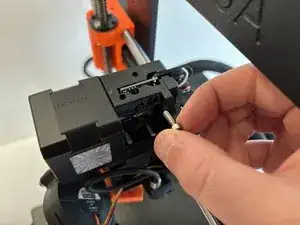

Ослабьте два винта с внутренним шестигранником 2,5 мм × 40 мм, удерживая головку экструдера крепко, создавая усилие с противоположной стороны.

Убедитесь, что винты вышли из встроенных квадратных гаек на задней стороне.

Будьте осторожны, чтобы не потерять маленькие пружины, удерживаемые этими винтами.

Разверните принтер так, чтобы экран был слева.

Снимите напечатанную на 3D-принтере крышку сверху дверцы доступа к экструдеру. (У вашего принтера этот элемент может отсутствовать.)

Разверните принтер так, чтобы экран был от вас.

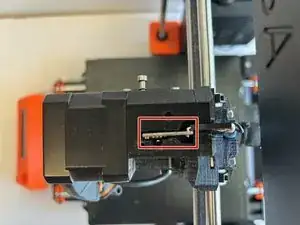

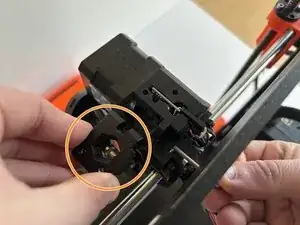

Снимите винт с внутренним шестигранником 2,5 мм × 30 мм, расположенный в верхнем левом углу задней стороны головки экструдера.

Поверните принтер так, чтобы экран был слева.

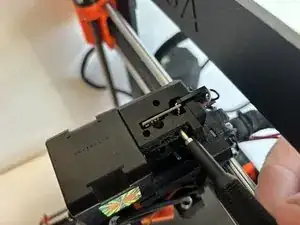

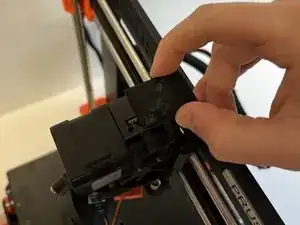

Снимите дверцу доступа к экструдеру с головки экструдера.

Будьте осторожны, чтобы не потерять квадратные гайки, которые держат винты, снятые на шаге 3. (Они расположены внутри дверцы доступа к экструдеру.)

Разверните принтер так, чтобы экран был слева.

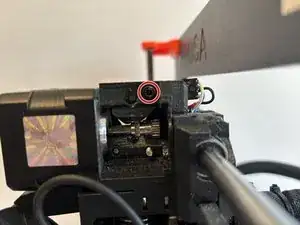

Снимите винт с внутренним шестигранником 2,5 мм × 10 мм, расположенный за дверцей доступа к экструдеру, снятой на шаге 5.

Разверните принтер так, чтобы была доступна верхняя часть головки экструдера.

Найдите датчик филамента.

Удерживайте датчик филамента на месте, отсоединяя проводное соединение.

Будьте осторожны, так как проводные соединения могут быть хрупкими.

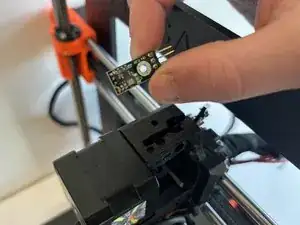

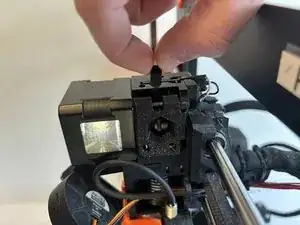

Снимите датчик филамента.
