Замена экструдера MP Select Delta Mini
Вы слышите скрежет и наблюдаете некорректную подачу пластика на вашем 3D-принтере MP Select Delta Mini? Используйте это руководство, чтобы при необходимости заменить узел экструдера. Эта процедура является обычной и рутинной и не должна негативно повлиять на принтер, однако настоятельно рекомендуется сначала связаться с магазином, где вы приобрели принтер, чтобы выяснить, распространяется ли ещё гарантия на экструдер. Как правило, большая часть продавцов и производителей 3D-принтеров оказывает гарантийное обслуживание экструдера только при оформлении заявки на гарантию в течение одного месяца после покупки, поскольку экструдер считается расходной частью.
Шаг 1

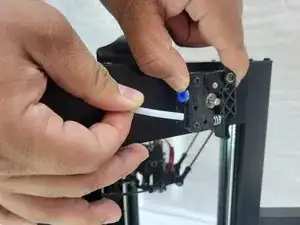

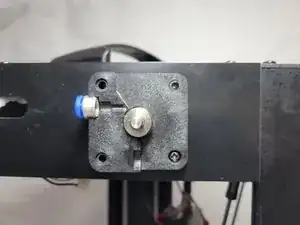

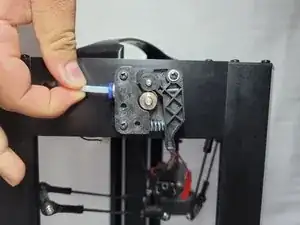

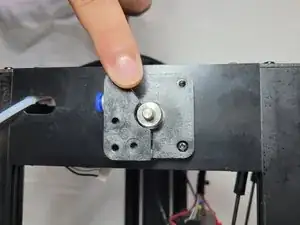

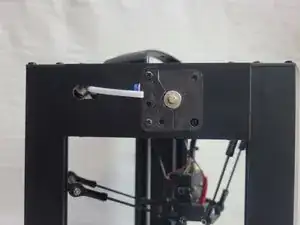

Нажмите и удерживайте синюю втулку, соединённую с трубкой, и выньте белую PTFE-трубку.
Шаг 2

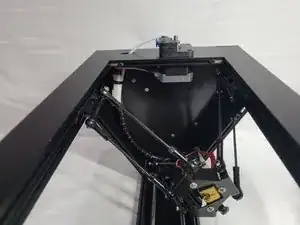

Переверните 3D-принтер на бок так, чтобы экструдер был сверху.

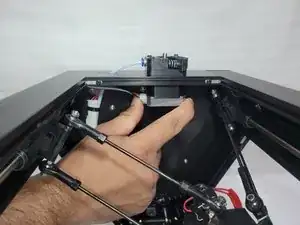

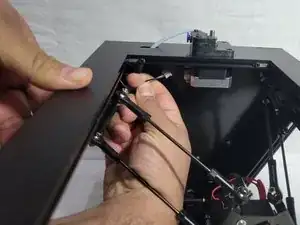

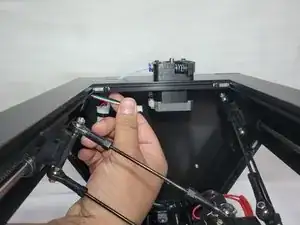

Осторожно отключите провод от шагового двигателя NEMA 17.
Шаг 3

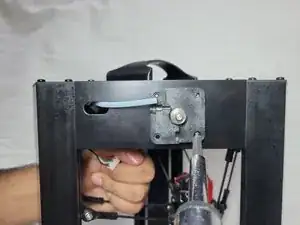

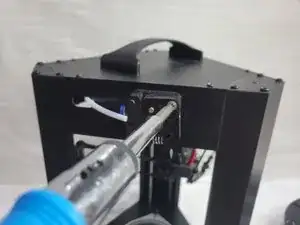

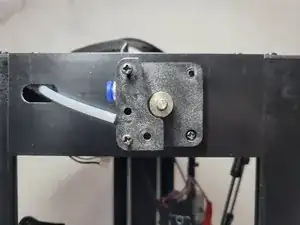

Используя крестовую отвёртку Phillips #2, выкрутите винт M3 x 8 мм.
Шаг 4

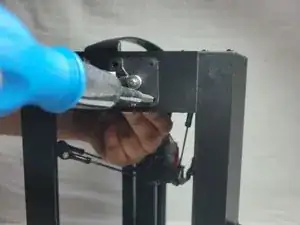

С помощью крестовой отвёртки Phillips #2 удалите два винта M3 x 8 мм.

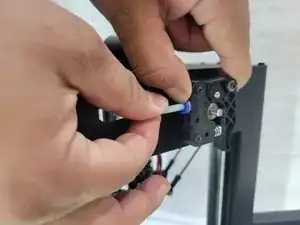

После удаления двух винтов вы сможете снять пластиковую деталь, удерживавшую соединитель, к которому крепится белая PTFE-трубка.
Шаг 5

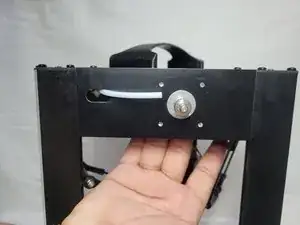

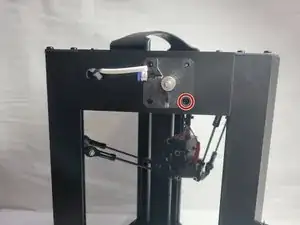

С помощью крестовой отвёртки Phillips #2 выкрутите винт M3 x 3 мм, удерживая шаговый двигатель.
По мере отвинчивания вы почувствуете, как шаговый двигатель освобождается. Держите его, чтобы он не упал и не повредил стол.

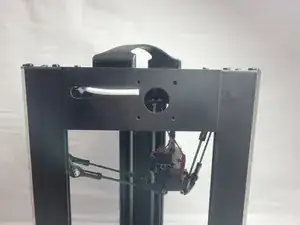

Осторожно снимите и пластиковый узел, и шаговый двигатель с металлической рамы 3D-принтера.
Шаг 6

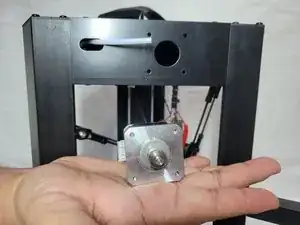

Установите заменяемый шаговый двигатель NEMA 17.
Убедитесь, что порт для провода, соединяющего двигатель с принтером, смотрит влево.
Удерживая двигатель одной рукой, прикрепите большую заменяемую базу для пластикового экструдера.
Держите шаговый двигатель и вверните винт M3 x 3 мм с помощью крестовой отвёртки Phillips #2.
Шаг 7
Поместите соединитель в верхний левый угол узла экструдера на предназначенное для него место.
Установите вторую по размерам пластиковую деталь поверх соединителя.
Вставьте два винта M3 x 8 мм в два отверстия слева на узле экструдера и затяните их крестовой отвёрткой Phillips #2.
Шаг 8

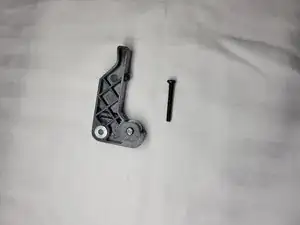

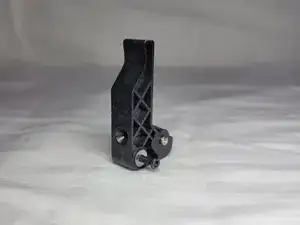

Вставьте винт M3 x 8 мм в рычаг экструдера, убедившись, что головка винта направлена в ту же сторону, что и уже предустановленная головка винта.
Шаг 9
Установите запасную пружину в предназначенное для неё отверстие на боковой стороне пластиковой сборки экструдера.
Поместите винт M3 x 8 мм, прикреплённый к рычагу, поверх отверстия в верхнем правом углу базовой пластины сборки.

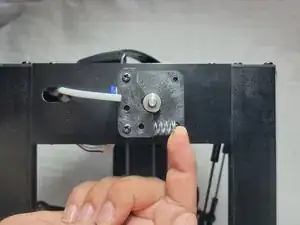

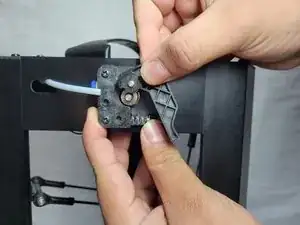

Очень аккуратно сожмите пружину и наденьте её на маленький выступ пластиковой детали на рычаге экструдера.

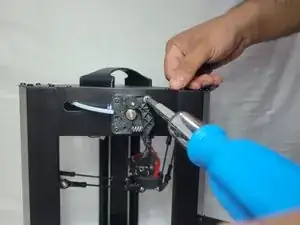

Когда пружина, рычаг экструдера и винт M3 x 8 мм выровнены, используйте крестовую отвёртку Phillips #2, чтобы затянуть винт M3 x 8 мм.
Шаг 10

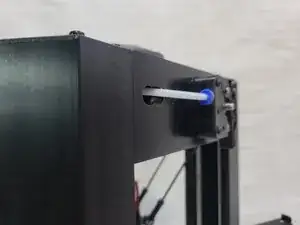

Вставьте белую PTFE-трубку в соединитель.
Нет необходимости сжимать синюю втулку на соединителе, чтобы вставить трубку.
Шаг 11
Переверните 3D-принтер на бок так, чтобы узел экструдера был сверху.
Найдите свисающий провод шагового двигателя.

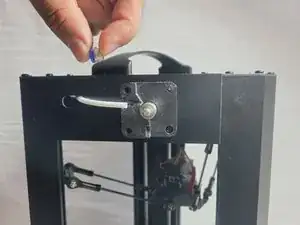

Осторожно вставьте провод шагового двигателя в разъём двигателя.
Если вы почувствуете сопротивление, попробуйте перевернуть провод и вставить снова, так как направление разъёма шагового двигателя имеет значение, а в пластиковой оболочке предусмотрены небольшие выемки для обеспечения правильной ориентации соединителя.
Шаг 12

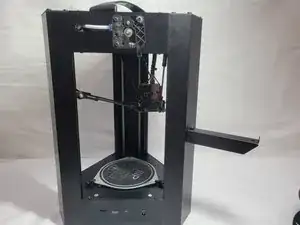

Приятной печати! Теперь вы готовы к работе.
