Замена драйвера шагового двигателя FLSUN QQ (TMC2208)

Выключите принтер

Отключите принтер от сети

Используйте шестигранный ключ 2.5 мм

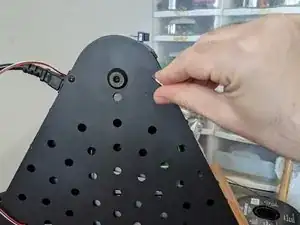

Удалите 6 винтов с дна принтера

Осторожно снимите крышку.

Отключите кабель шагового двигателя

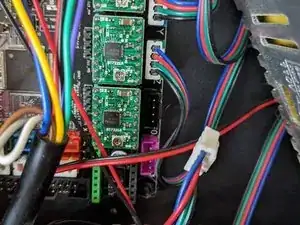

Осторожно удалите драйвер шагового двигателя

Вы можете пропустить этот шаг, если измените направление работы шаговых двигателей в прошивке.

С помощью небольших плоскогубцев осторожно удалите пластиковую скобу, которая удерживает разъем кабеля шагового двигателя.

Сначала тяните за верхнюю, затем за нижнюю часть скобы, чтобы избежать повреждения платы.

Поверните пластиковую скобу на 180º

Осторожно, но уверенно нажмите пластиковую скобу обратно на плату.

Совместите контакты с правильным местом и положением.

В моем случае синий разъем на TMC2208 совпал с зеленой стороной гнезда на плате.

Осторожно, но уверенно нажмите на место.

Избегайте короткого замыкания контактов. Не допускайте соприкосновения радиатора с контактами.

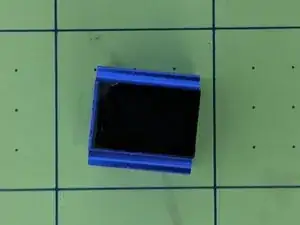

Удалите наклейку с обратной стороны радиатора

Осторожно нажмите радиатор на заднюю часть TMC2208

Удалите старый драйвер

Измените направление шагового двигателя

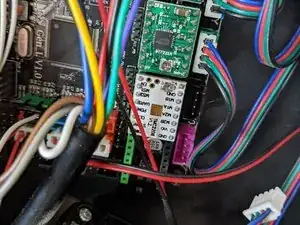

Установите TMC2208

Установите радиатор

Подключите шаговый двигатель обратно
